产品背景

根据国家环保总局发布的《关于开展创建安静居住小区活动的通知》环发〔2002〕169号指出：为落实《国务院关于国家环境 保护十五计划的批复》（国函［2001］196号）中提出的“各地要重点解决群众反映强烈、问题突出的环境问题”和“运用激励机 制，营造环境保护良好氛围”的要求，我局决定在全国城市开展创建“安静居住小区”活动。

产品概述

随着社会的发展，居民生活水平的不断提高，对我们常规的环境监测提出了新的 要求。噪声污染是受居民投诉最多的环境监测项目。开展噪声自动监测的意义主要有：

噪声数据实时发布

环境噪声自动监测系统可以连接显示屏，在噪声敏感地点实时发布噪声信息，居民可 以直观的了解到区域噪声的水平。

搜集城市噪声污染的真实数据

城市噪声污染是由不同噪声源所发出的声能量瞬间叠加引起的，具有时间上的瞬时性 和不确定性，通过噪声自动监测系统增加噪声监测点位和区域噪声监测的持续时间可 以反应一个城市区域噪声的真实状况。

噪声自动监测的意义

随着我国对环境保护工作的日益重视，探讨利用现代化手段，实施对环境噪声进行自动监测，将使我国的环境噪声监测能力达 到新的水平，可更及时、准确地为环境管理及决策部门提供可靠依据。噪声自动监测的意义主要体现在以下几个方面：

第一，目前我国声环境功能区常规监测采用“定 点监测法”进行24小时监测，各测点每季度仅监测1次 ，主要采用便携手持式监测仪器，采样频次低、劳动强 度大，监测结果的代表性及反映噪声污染状况的及时性 都受到一定限制。针对环境噪声污染具有变化大和随机 性的特点，对环境噪声进行连续监测，能更全面、真实 地反映声环境质量状况，可以更及时、准确地为环境管 理及决策部门提供可靠依据。

第二，改善声环境，提高声环境水平是我国各项 规划中的主要内容之一。“十四五”时期，我国生态 文明建设进入了以降碳为重点战略方向、推动减污降 碳协同增效、促进经济社会发展全面绿色转型、实现 生态环境质量改善由量变到质变的关键时期，污染防 治触及的矛盾问题层次更深、领域更广，需要紧盯污 染防治重点领域和关键环节，集中力量攻克老百姓身 边突出的生态环境问题。噪声问题关系到每个人的切 身利益，加强噪声污染防治，补齐噪声污染治理短板 ，满足人们对宁静生活环境的需要非常迫切。

第三，噪声监测的现代化、自动化水平与国外噪 声监测水平，或与国内大气、水质监测水平相比已远 远落后。噪声自动监测技术在对声环境质量变化分析、 重点源监控等方面有明显优势，是建立先进的环境监 测预警体系的主要内容之一。现在一些城市已经初步 建立或正探讨建立噪声自动监测系统，迫切需要相关 的技术规定作为技术依托。

第四，噪声自动监测是声环境保护的发展方向。 国内声环境自动监测工作起步不晚，上世纪八十年代 不少城市建立的噪声监测显示牌，就是噪声自动监测 的雏形。国家环保总局下发的《环境监测技术路线》 （环办[2003]49号）中提出：“运用具有自动采样功 能的环境噪声自动监测仪器等设备按分期定点连续监 测法进行功能区噪声监测。在全国建成功能完善的城 市环境噪声监测网络和重点交通源的自动监测网络系 统”。GB3096-2008《声环境质量标准》于2008年 10月正式颁布实施，标准中明确提出：全国重点环保 城市以及其他有条件的城市和地区宜设置环境噪声自 动监测系统，进行不同声环境功能区监测点的连续自 动监测。随着噪声自动监测技术的应用和完善，环境 噪声自动监测将更快提到议事日程。

建设方案

根据本次项目的需求，在社区内布设20个噪声自动监测点位，采用二级声级计，对社区噪声实行24小时不间断监测，同时，为 体现数据的公开性，设备端配备了LED显示屏，可实时显示噪声监测设备监测到的具体数值，数据由监测设备直接传输至屏幕，中 间无任何处理，保证数据的正式有效，同时，设备配置报警灯，通过对设备的报警阈值设置，当监测到数据超过标准时，可进行光 报警，以此进行警示，也提醒现场人员注意控制音量，同时，设备配置了网络传输模块，数据实时上传至我司云平台，数据超标时 ，平台有报警提醒，移动端微信公众号也有报警推送，监管人员可在平台上或移动端微信公众号查看现场数据，并及时进行处理。

设备组成

噪声在线监测系统，通过物联网技术与现场端仪器仪表进行互联互通，完成对环境噪声数据实时采集，并对采集数据统计分析 ，计算噪声值，是一种简易型的户外噪声自动监测系统，它由数据显示大屏、噪声传感器、数据采集统计分析软件、GPRS无线传 输模块、服务器云平台软件、微信客户端等部分组成。噪声计测量范围大、功能强稳定性好、配合相关配件可实现远程视频监控、 远程广播喊话等功能。广泛适用于城市、公园、住宅小区环境噪声自动监测、噪声污染源在线监测，噪声数据自动采集、传输。它 具有全天候监测、无需人工值守等特点。其采用了先进的数字检波技术，具有可靠性高、稳定性好、动态范围宽、无需量程转换等优点。产品款式外观多种选择，充分 考虑不同的应用场合进行安装使用。

全天候户外传声器

户外传声器具备防风、防雨、防尘、防干扰设计以适应户外长期连续使用的目的。户外传声器的风罩会对噪声测试的精度形成干 扰。我司环境噪声在线监测系统使用的户外传感器已获得中国计量器具型式批准认证证书CPA，该户外传感器能在保证防风、防雨、 防尘、防鸟停的同时，仍然能保证传声器的频率响应达到GB/T3785-2010中对2级传感器的频率响应要求。

噪声采集分析单元

噪声采集分析单元具有信号采集和数据分析功能，同时可以保证数据存储。环境噪声在线监测系统的噪声采集分析单元不是简单 的内部放置一台声级计进行信号采集，而是用了一台工业级工控机，专门开发了适合噪声自动监测系统的信号采集软件。

通信单元

实现噪声站到噪声监测系统软件服务器的数据通信。环境噪声在线监测系统采用4G无线通信的方式，该方式能够满足系统的基本 数据的传输，同时也能保证传输的稳定。

电源控制单元

供电力供应，防止外部电源抖动对测量精度的影响，保护噪声监测站免受外部浪涌攻击。

GPS定位模块

我司配置的GPS定位模块是一款高性能BDS/GNSS全星座定位导航模块，采用完全自主知识产权的低功耗GNSSSOC芯片—AT6558 ，支持多种卫星导航系统，包括中国的BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS 以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS）。ATGM332D-5N是一款真正意义的六合一多模卫星导航模块，包含32 个跟踪通道可以同时接收六个卫星导航系统的GNSS信号，并且实现联合定位、导航与授时。具有高灵度、低功耗、低成本等优势，实时 定位设备所处位置。

4G无线通讯模块

采用LTE3GPPRel.11技术，支持最大下行速率150Mbps和最大上行速率50Mbps；同时在封装上兼容移远通信UMTS/HSPA+ UC20模块以及移远通信多网络制式LTECat3模块，实现了3G网络与4G网络之间的无缝切换。保证设备数据稳定快速上传。

机箱

环境噪声在线监测系统采用全天候防护箱，采用防腐防锈材质，符合IP55标准，用于放置噪声采集分析单元、数据采集板、电 源控制单元等，起到防风、防雨、防盗的作用。

立杆辅件

架杆和支架采用防腐防锈全金属材质，可方便地进行声校准和维护，有可靠的防雷电设计和接地设计，材质与结构的有效设计 寿命不少于10年。

球机摄像头及拾音器

实现现场环境的实时监控，数据超标可实现现场环境录像以及环境噪音拾取，通过平台回放功能可查看现场实际情况。

音柱

该配置可实现远程喊话功能，管理人员可通过远程摄像头进行现场查看情况，如发现有噪声严重污染行为可远程通过APP进行 喊话,现场人员听到指示后进行整改，同时可通过现场设备拾音器与后台管理人员对话。

LED显示屏

实时显示设备监测的噪声数据，若为双色LED显示屏，可实现数据超标字体变色显示，直观显眼。

报警灯

数据超标时进行光闪动提醒

配置清单

主要监测项目

各小时的等效声级“Leqh、累积百分声级L10.L50,L90、最大值Lmax、最小值Lmin和标准偏差SD. 昼间等效声级Ld、夜间等效声级Ln和夜间最大声级Lmax。 小时有效采集率及昼间、夜间有效采集率。 有选配气象监测单元的，记录监测时间段的气象参数（如：风速、风向、温度、湿度、气压等）和天气情况（如：雨雪、所电等） 。并统计分钟平均风速和分钟降水量、小时平均风速和小时降水量。

产品特点

1、集成度高，方案灵活：系统可集成扬尘（PM2.5、PM10、TSP），温湿度，气象、人流量、车流量等要素。

2、配备风罩，当在有风的场合下进行测量时可以使用风罩以降低风噪声的影响。

3、数据集采集、传输、发布显示于一体。通过集成高，灵活的方案，模块化部署，可以全方位满足不同场合使用需求。

4、无工具拆卸，方便点位迁移与设备维护。

5、多媒体显示：可配单色，双色，三色，全彩，可对显示界面进行定制，附加显示时间日期等信息。

6、LED无线信息发布平台：操作专业简捷、管理方便，传输稳定，可靠性高；可以传输文字等节目信息，不受距离限制，应 用广泛；终端掉线上线后可以实现续传，节省流量。

7、超标录音：噪声数据超标，及时触发摄像头录音功能，需配备拾音器。

8、24小时自动监测，无需人工干预，稳定可靠。

9、可通过设置报警条件进行噪声超标报警。

10、结合WEB界面随时随地查看实时数据、统计曲线、等信息，高效管理噪声污染。

特色功能

断网续传

为预防设备出现断网现象，从而导致监测数据丢失，我司特开发了断网续传功能，当设备监测到网络中 断时，自动将监测数据保存至本地，待检测到设备恢复网络后，自动将断线的这段时间里所监测到的数 据上传至服务器保存。

超标报警

设备可设置报警阈值，支持远程设定，当噪声数据超过该数值，设备自动报警并上传至监管平台，通 过PC端平台或移动微信端提醒监管人员，如设备端配备报警器，可自动联动报警器进行声光报警。

远程喊停

具备远程喊话功能，当监测数据超过阈值报警后，监管人员可从监控视频上查看现场情况，是否有进行处 理，若超标一直未曾改善，监管人员可在APP上进行远程喊停操作，勒令现场停止噪声污染行为。

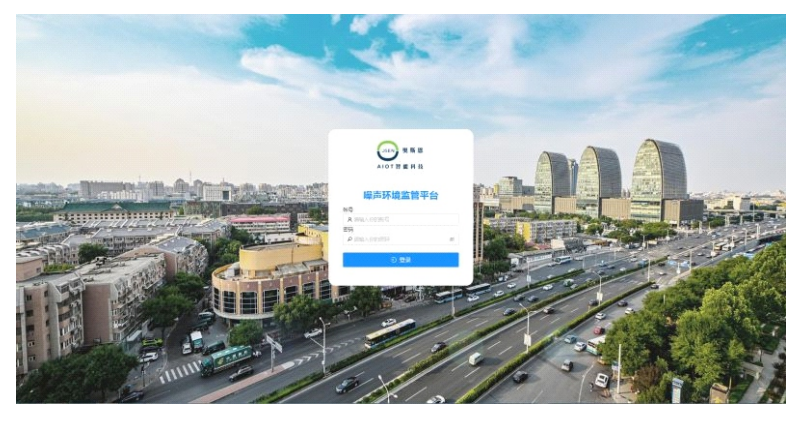

噪声环境监管云平台

噪声环境监管云平台，通过现场端设备对环境噪声数据进行实时监测，并将监测数据在软件系统进行质控、分析以及应用。数 据详情可进行多元化展示，智能分析比对，生成分析报表；结合大数据分析模型，由点及面，网格化全面覆盖，实现污染溯源，趋 势预测，同时，具备数据监管大屏，直观呈现数据变化动态，充分满足监管单位的监测需求。

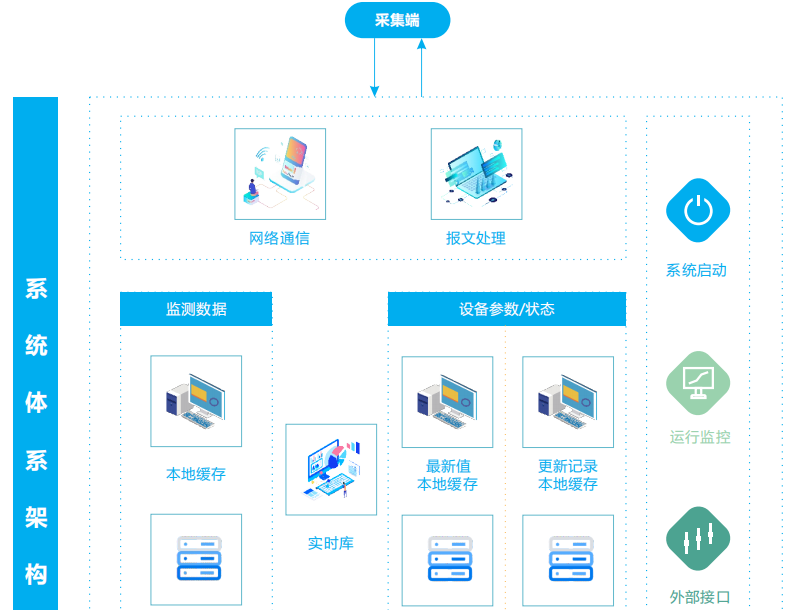

系统框架

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测数据的信号进行采集和处理。

网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。

02 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

03 运行监控系统：俗称电子狗程序，负责监视所有业务子系统的运行。

实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

04 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。

外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

技术特点

1、云平台支持多种监测仪器（噪声监测站、气象监测站、交通道路数据等）数据同时接入，实现各项监测数据的同屏 展示和查看，为准确分析环境状况，提供全面的数据支撑。

2、数据展示功能与天地图相结合，运用空间分析技术展示不同地点噪声时空变化功能概述 报警信息推送，数据异常、超标，传感器故障等现象发生时，平台实时报警提示，并可推送至手机APP或微信公众号提醒。

3、数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管 移动APP、微信公众号服务，满足移动监管需求。

平台主要功能界面展示

微信公众号

为满足客户移动监测的需求，我司开通了微信公众号服务，可通过其远程监督控制的监测设备，凡是能使用微信的手机，无系 统限制，只要关注了公众号，都可通过登陆设备账号，随时随地进行设备状态，数据的查询，方便快捷。

技术特点

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。甚至当环境比较污染， 持续报警情况下，默认反复提醒，时间间隔为10分钟；无需像短信报警一般，每次报警都会为用户存入一条短信，且必须手动删除 短信，操作繁琐；报警记录可查；
