系统背景

近年来，随着我国城市化进程步伐的加快，城市人口日益增长，城市生活垃圾的产生量也在不断增加。根据住建部公布的《城乡建设 统计年鉴》数据显示，2007年至2018年，我国城市（含县城，下同）生活垃圾清运量从22,324万吨增长至29,461万吨，年复合增长率达 到2.55%。2019年我国生活垃圾产量已达到1.79亿吨，仅次于美国的2.28亿吨。

必要性说明

目前，我国城市生活垃圾无害化处理方式主要有三种，即卫生填埋、堆肥和焚烧。垃圾填埋分解过程中会逐步释放细菌、病毒等有害 物质，并容易发生垃圾渗滤液渗漏，对周边环境造成二次污染。同时，垃圾填埋分解缓慢，将长期占用大量的土地资源，而我国“人多地 少”的基本国情将长期存在，城市化进程中垃圾处理需求快速增长与城市土地资源紧张的矛盾将日益凸显。与传统的卫生填埋垃圾处理方 式相比，生活垃圾焚烧处理方式不仅减少了垃圾填埋缓慢降解过程中甲烷和二氧化碳的排放，而且在焚烧处理过程中通过能源化利用，起 到替代化石燃料的作用，具有双重减排效果，通过焚烧实现垃圾“无害化、减量化、资源化”处理已成为社会共识。

设计原则

系统设计基于分布式集中管理策略，通过多层次立体式结构，把系统前端 物理层、传输网络层、数据处理层和用于应用层有机结合起来，根据具体的敏 感点位灵活部署，强化上级部门的管理智能、突出业务部门应用职能，做到武 定县资源的统一管理。

设计原则

1、实时全天候24小时在线监测，一旦有环境污染事件，系统能快速响应。 使用计算机网络通讯技术，实现对大气污染物排放浓度24小时无间断 监测和数据远程传输，实现与监管平台实时通讯。

2、环保监管部门及业主等相关人员可通过平台查询数据列表、数据统计列表、浓度报警等功能。

3、前端设备在检测一氧化碳、颗粒物、二氧化硫、氮氧化物、氯化氢的同时，还可以根据需求添加视频监控、音柱、 拾音器等功能硬件，实现远程管控。

系统功能

完善农村垃圾焚烧污染环节过程数据监测监控、搭建数据链管控基础； 搭建农村区域空气质量网格监测系统；

将污染源数据、空气质量源数据结合应用，搭建综合预警、保障应急、网格监管体系； 强化环境质量数据信息公开与公众监督，做好垃圾焚烧远程管控。

产品介绍

奥斯恩OSEN-LJ垃圾焚烧在线监测系统，集数据采集、存储、传输和管理于一体的无人值守的环境监测系统，能全天候、连续、自 动地监测环境，可提供一氧化碳、颗粒物PM2.5、PM10、二氧化硫、氮氧化物、氯化氢等参数的实时数据监测。并通过大量数据实验得 出数值计算方法，对温度和湿度造成的数据漂移进行补偿，从而减少数据受环境因素的影响；仪器采用嵌入式微机控制，操作简单，功能 齐全，可靠高，具有多种自适应能力；可选用LED显示、触控屏显示和液晶屏显示实时数据，直观清晰。配合监控摄像头系统、音柱系统 和拾音器系统，实现对现场数据超标喊话管控的效果，及时喊停现场违法焚烧行为。

本系统具有部署快速、方便灵活等特点，监测方式多样话，采用因地制宜的灵活设点方法进行部署。实时统计各区县、监测点的监测 设备数据，并根据各监测点的环境条件及其污染情况，来分析与推测区域内整体的排放情况，实现对热点排放区域整体监控等功能；同时 结合物联网、智能采集系统、地理信息系统、动态图表系统等先进技术，整合、共享、开发，具有超标预警功能，移动端、电脑端都可实 时查看和远程监管，建立全面化、精细化、信息化、智能化的区域环境在线监测平台，实现污染源无组织的控制排放，减少大气污染等， 为制定节能减排方案提供可靠的数据信息和科学的辅助管理决策；为环保部门的环境决策、环境管理、污染防治提供详实的数据资料和科学依据。

产品特点

1、设备采用物理方法和数值计算方法，对被测气体的温度和湿度进行控制和漂移进行补偿，减少环境因素对监测的影响。 技术可靠，设备采用进口传感器与先进的微处理技术，响应速度快、测量精度高、稳定性好。可以同时监测多种污染 源数据，并在数据平台上显示出监测值。

2、配备预处理系统，适用于各种复杂户外环境下使用时间，寿命更长；无工具拆卸，设备采用小型化、模块化设计，方 便运输、携带、安装和点位迁移与设备维护。 设备气路设计简单，气路材质为惰性化材料；防护等级符合GB/T4208-2008中IP53的规定。

3、应用单片机技术和网络通讯技术相结合，采用数据存储功能，不仅可提供方便的数据查询方式，还可以通过USB接口 将数据转存至计算机，利用配套的上位机软件自动计算日平均值、月均值、污染指数、生成各种图形数据标，并进行 打印。

4、监测数据可本地保存，存储时间半年以上,并支持数据导出。 性能稳定、精确度高、操作方便、易于维护具有断电保护功能。 具备断电启动自恢复功能，设备重新上电后自动启动、自动与与信息平台重新建立连接，断线重联后将断网时间段数 据续传。

5、集成GPRS通信技术，实时监测大气环境数据，实时传输数据，实时监控设备运行状态。 实现各类参数采集，自动上传网络平台，自动发布数据。 讯接口类型有RS232、RS485、以太网以及USB口，监测数据传输满足HJ212-2017的要求并进行加密处理，保证数 据传输的安全性。

6、全自动温度、湿度补偿技术，测量数据真实有效，内置抗电磁干扰、数据补偿、抗交叉干扰处理，实现数据高精度检 测，长期稳定可靠。

远程管控

奥斯恩远程管控系统，主要有四部分组成：环境监控预警系统+视频在线监控+远程喊话系统+智慧环保云平台，通过线上监控+线下 执法，解决了环境污染执法难，效率低等问题，通过全天候对环境进行实时监控，污染超标时及时预警，并通过视频监控以及喊话系统对 现场各种违规操作及时叫停，一环扣一环，高效快速解决环境污染治理监督问题。

管控流程图如下：

任务派发

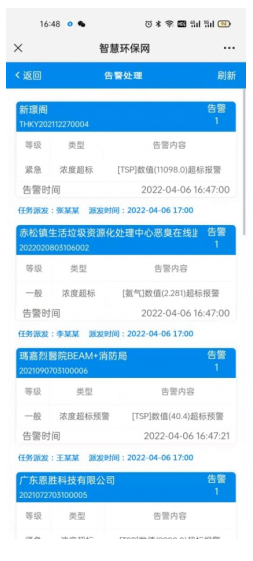

前端设备监测到污染物数值超过设定阀值时，会根据安装点位生成任务单， 派发报警信息给到当地负责人，负责人收到任务后需及时排查问题、确定污染源 并安排相关防治措施。当数据降低到正常值后，任务单转为处理完成状态，否则将持续报警。

设备选点

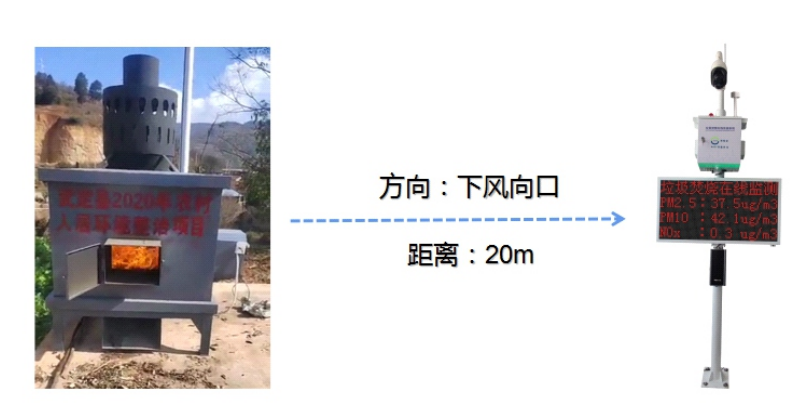

此次项目设备安装点位距离垃圾焚烧点长度20米的下风口，

并遵循一下布点原则：

监测点周围空气流通均匀，一定距离内无障碍物。

监测点位应选择网络通讯信号稳定、周边有稳定可靠AC220电力供应的点位。

监测点位附近无强大的电磁干扰。

网格监测点位周围应无明显对监测结果产生干扰的气体排放口。

特定污染源监测点位应尽量避免其他源的排放干扰。

设备选点

标定

环境温度：25℃±5℃；环境湿度：≤80%RH。

采用传统的标气瓶标定方法，传感器通入对应标准气体，持续30分钟，分别对每个传感器数据进行标定，保证数据准确。 零气采用清洁空气，采用动态配气仪对标准气体进行稀释，记录标气温度和湿度。

气体稀释系统管路长度符合要求，并使用惰性化的管路，使其不与监测污染物反应、不释放干扰物、不吸附监测污染 物；气体稀释系统中的流量计或压力计应选用经与国家或地方计量检定、溯源的基准流量计或压力计，按计量检定规 程的要求进行周期性检定，并进行季度的流量检查，流量误差应为≤1%，不定时进行校准。

对比

在规定条件下，对相同准确度等级的同类基准、标准或工作计量器具之间的量值进行比较，确保设备测量值的一致性。

老化

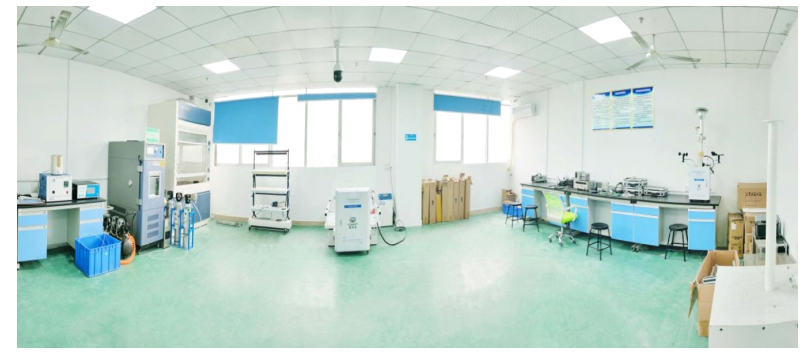

我司产品设备模拟产品在现实使用条件中涉及到的各种因素对产品产生老化的情况进行相应条件加强实验，以确保产品的耐用性。

技术服务

上门安装服务

我司产品设备提供上门安装服务，届时奥斯恩即派遣专业 的安装工程师，在约定的时间内上门给用户做产品安装服务。

远程技术指导

奥斯恩专门开设了24小时热线电话为用户解答产品的使用 问题及提供相关的技术咨询，在接到用户的技术支持请求后， 我司将以一贯的热情快速的响应用户，所有来电也会被登记并 有专业人员及时给予回复。

联网对接

我司拥有统一、开放易用的监测云平台，数据传输按照（HJ_T+212-2017）污染物在线监控（监测）系统数据传输标准执行并进行加 密处理，保证数据传输的安全性，可主动推送不同平台，客户主动获取前端设备监测数据。另外不同地区，如省平台、市平台、区平台等不同地区，不同类型，如集团、项目工程专有联网平台等，我司联网对接工程师都可根 据不同平台对接要求、对接协议进行针对性开发，从而保证设备数据无缝对接。

联网对接

奥斯恩OSEN-LJ垃圾焚烧在线监测系统云平台，通过现场端设备对一氧化碳、颗粒物PM2.5、PM10、二氧化硫、氮氧化物、氯化氢 等数据进行全天候24小时监测，并将监测数据在软件系统进行质控、分析以及应用。系统提供污染“时”、“空”、“物”分析，从而为 农村垃圾焚烧污染来源分析提供科学合理的决策支持。数据详情可进行多元化展示，国控站点数据同屏输出，智能分析比对，生成分析报 表；结合大数据分析模型，由点及面，全面覆盖，同时，具备数据监管大屏，直观呈现数据变化动态，充分满足监管单位的监测需求。本 平台架设在服务器上，采用B/S构架（架构图如下），通过网络实现远程登录，无需安装任何软件，通过浏览器即可登录查看。

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测数据的信号进行采集和处理。

02 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

06 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。  运行监控系统：俗称电子狗程序，负责监视所有业务子系统的运行。

技术特点

1、云平台支持多种监测仪器（无组织监测站、VOCs监测站、微型空气站、扬尘在线监测站、噪声数据、在线油 烟监测数据等）数据同时接入，实现各项监测数据的同屏展示和查看，为准确分析环境状况，提供全面的数据 支撑。

2、调取全市国控站点空气质量数据，同屏输出。 数据展示功能与天地图相结合，运用空间分析技术展示不同地点噪声时空变化功能概述。 多站点数据比对分析曲线展示。

3、巡航移动轨迹绘画，适用于走航监测设备。 自动生成日报、周报、月报分析报表，报表自动填充。 实时监控前端监测设备传感器状态，及时上报故障信息。

4、报警信息推送，数据异常、超标，传感器故障等现象发生时，平台实时报警提示，并可推送至手机APP或微信公众号提醒。数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管。 移动APP、微信公众号服务，满足移动监管需求。

平台主要功能界面展示

微信公众号

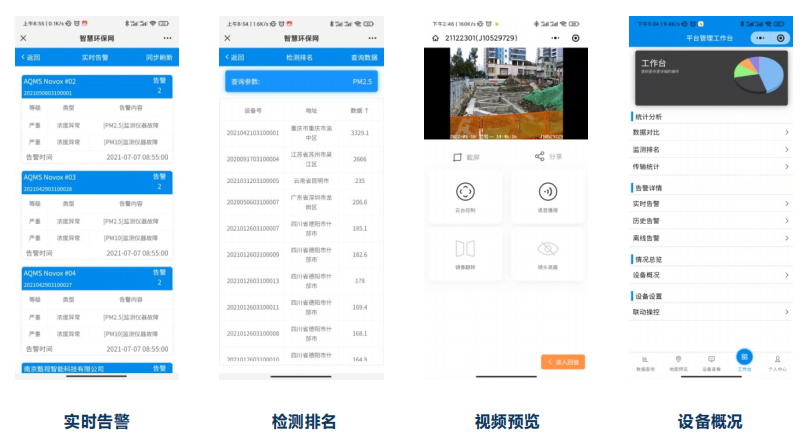

智能云数据分析软件（包含有微信公众号、微信小程序、APP），基于在线式环境监测系统，向客户展示实时监测数据、及最 近48小时历史数据、最近30天日平均历史数据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备 所在区域的环境污染情况。为用户提供精准稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

实时数据：智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟，智能云是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

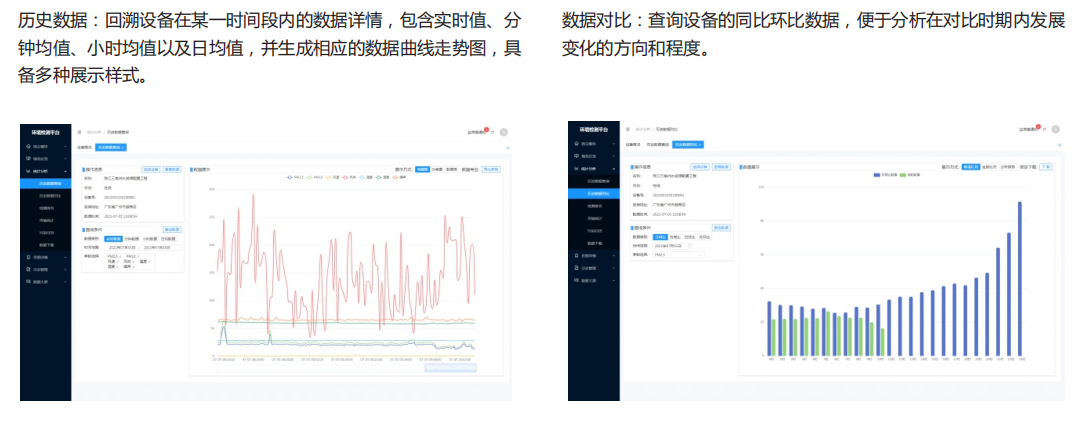

历史数据：支持多种历史数据的查询，并能够实现不同数据之间的关联查询（比如将噪声与同时段的气象、车流量一起查询显示），可对噪声有效数据进行筛选。

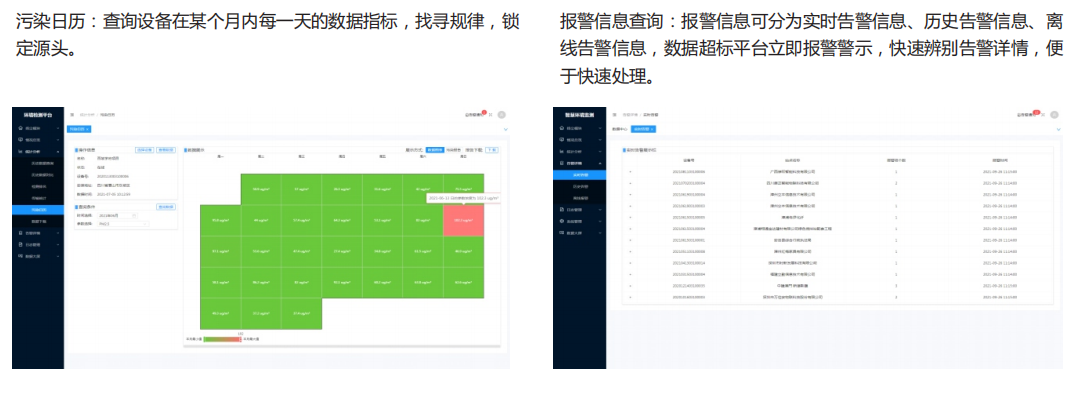

超标报警：可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史。支持噪声事件录音、超标拍照、超标录像和远程质控功能，同时关联当时的噪声、气象和车流量数据。

设备管理：可查看设备是否在线、用户单位信息及地理信息。

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。微信端可以接收反馈意见到奥斯恩公众号管理者。
