方案介绍

方案采用环境空气挥发性有机物连续监测系统分析厂界/厂区中非甲烷总烃、 苯系物(苯、甲苯、乙苯、对二甲苯、间二甲苯、异丙苯、邻二甲苯、1,3,5-三甲苯、1,2,4-三甲苯、1,2,3-三甲苯)、有机硫(甲硫醇、甲硫醚、乙硫醇、乙硫醚、二甲二硫、羰基硫、二硫化碳等)、特征因子(如二氯乙烯、乙酸乙酯等)含量，结合气象参数在监测系统的上位机形成报表，通过数采仪以标准HJ 212协议上传至环保平台，满足环保监管部门监控要求。同时数据可传送至园区或厂区DCS系统，便于中控室监控厂区各监测点实时浓度。

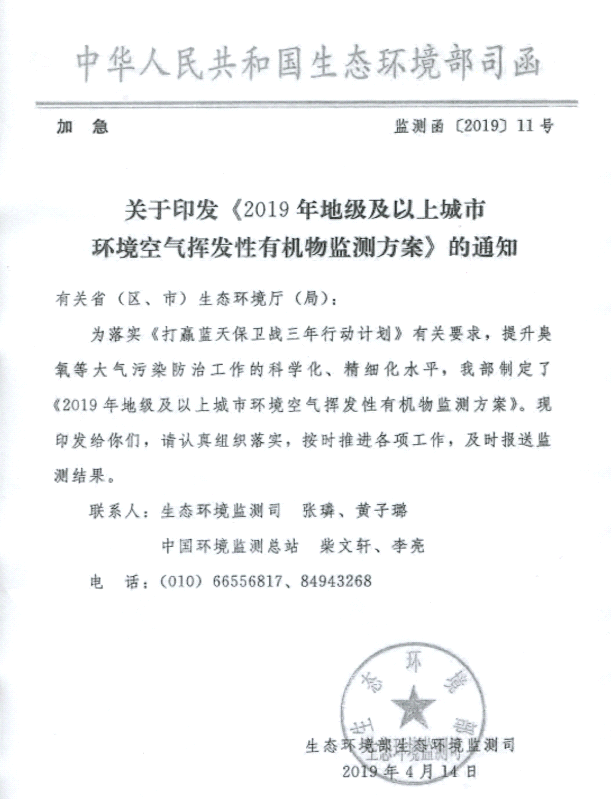

项目背景

方案概述

系统原理

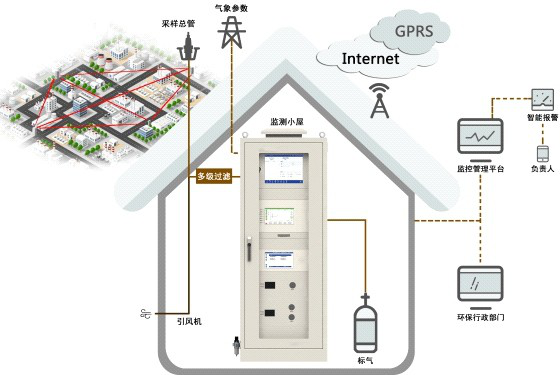

奥斯恩环境空气挥发性有机物连续监测系统满足国家标准和行业标准对厂区、厂界及周边大气污染物的监测要求。系统主要由采样总管、预处理单元、分析仪表、氢气发生器、零气发生器、空压机、气象参数、数采仪、稀释仪、电控单元组成。样气经采样总管进入预处理系统，多级过滤后，进入在线分析仪表，监测结果上传至上位机，形成数据及报表，并通过数采仪上传至相关部门或输送至DCS。

系统介绍

技术参数

系统特点

1、标准化设计，符合国家标准规范要求，结构设计合理，可实现连续自动监测，运行稳定安全，数据真实可靠，采样管线选用聚四氟乙烯、硼硅酸盐玻璃或耐腐蚀、惰性化材质，减少管路吸附造成的损失。

2、全管路保温伴热，避免高沸点烃类物质冷凝及部件腐蚀无人值守、操作方便，具有自我保护功能，气源供应不足时，火焰熄灭，关闭氢气空气。

3、自动恢复运行功能，开机、气源供应恢复或意外断电恢复后自动运行具备自动校准功能，实现无人值守，具备超标预警和报警功能，指导“错峰生产”。

应用行业

环境空气自动监控

职业环境空气污染自动监控居民区大气污染自动监控

重点产业园区空气污染自动监控企业边界大气污染自动监控

工作场所空气污染自动监控

采样系统

产品概述

奥斯恩采用系统符合国家《环境空气质量标准》（GB3095-2012）和《环境空气气态污染物（SO2、NO2、O3、CO）连续 自动监测系统技术要求及检测方法》（HJ654-2013）的要求。聚四氟乙烯加热型环境空气采样总管采用国际公认的无吸附材料聚四氟乙烯作为内层。限流孔技术和安全加热功能，适用于各 种污染物监测，尤其是易产生吸附的臭氧等新项目的监测需要，从根本上解决了环境空气监测中的“结露”和“吸附”问题。大气采样单元包括空气采样管和下端连接的风机，空气采样管的下端设有多个采样嘴，采样管路为二节以上构成并活动连接， 在采样管的外壁面设有保温绝缘层，保温绝缘层内设有电加热丝，采样的空气不会结露，提高空气的检测精度。顶端的防尘罩设计 可有效的防治灰尘、昆虫、鸟类等进入，且可实现快速拆卸清洗。

产品特点

可选流量计和压力传感器，实时监测和显示采样状况 样气滞留时间小于10 s 可选加热控温装置，防止水汽冷凝，降低污染物损失 8路支路采集样品，同时测试不同分析物 与样气接触部分选惰性化材质，适用复杂气体环境

技术参数

产品概述

奥斯恩预处理系统内部使用石英滤膜精密过滤除尘，避免颗粒物对TDMS和GCMS性能影响。使用负压进样模式，防止正压泵 因压力变化导致泵后端积水，增加除水模块的负荷。系统使用上位机主控TD、GC及辅助设备，设备及系统的所有故障信息可通过 数采仪或4G模块等通讯设备上传，并提供超标及故障信息的短信报警功能，同时通过环保平台或企业云平台可实现对系统的反控， 如自动校准及标气校验等功能。样气由风机通过大气采样管循环采样，预处理在大气采样管中部进行二次采样，二次采样样气经过膜式过滤器过滤后到达仪表 ，进行分析测试。预处理系统采用两个两位三通阀来实现仪表采样与平衡分析。

产品特点

1、气体管路、电路、数据传输线路电缆敷设规范。

2、具备良好的散热装置，确保柜内温度。

3、配备照明设备，便于日常维护检查。

4、低温加热保温，避免因昼夜温差导致积露水。

5、负压进样，延长除水模块使用寿命，保证数据准确性。

技术参数

零气发生器

产品特点

采用高温催化氧化技术，以多种贵金属材料做催化剂。将烃类物质完全氧化成二氧化碳和水，达到净化的目的洁净干燥 内置进口脱水膜和颗粒过滤装置，使气的露点降至-20ºC以下，颗粒直径小于0.01μm

技术参数

氢气发生器

产品特定

自动补水，自动显示流量，流量可根据用量自动调节 自动判断仪器内部是否氢气泄漏，判断泄漏后会停止运行工作

技术参数

气相色谱分析仪

产品概述

通过正压进样使待测气体充满定量环后再与大气平衡来定量，同时切换六通阀和两个十通阀，总烃定量环中的样品快速通过总 烃柱到达前 FID检测器，测定总烃浓度，甲烷定量环中的样品通过填充柱分离出甲烷到达前 FID，测定甲烷浓度，苯系物通过预柱 和分析柱分离苯系物到达前 FID，六通阀和十通阀切换至原始位置，利用反吹的方式将仍滞留在填充柱中的非甲烷总烃通吹扫至出 口，将预柱中比苯系物沸点高的物质吹扫至出口。通过总烃和甲烷含量的差值计算得到非甲烷总烃的含量，极大缩短分析周期。

产品特点

1、对FID检测器进行重新设计加工，提高检测器的灵敏度水平。 独特的电子压力控制单元，优化流路控制和温度控制，提高分析精度；实时环境温度和压力补偿，适应多种环境条件。

2、特殊的阀箱设计，既支持固定污染源废气，也支持环境空气；自动校准功能，可设定周期性自动校准和质量控制点。响应时间短，分析时间短。

3、支持一台仪器对多个工况点循环监测。 实现模块化设计和功能化区块，可根据客户需求定制功能模块；内置工控机，触摸屏设计，支持web远程操作。

4、支持与前端各种前处理设备信号对接；数据输出支持与工控机连接。 作为一台在线气相色谱仪，可以重复收集和分析隔膜泵抽进来的气体样品，实时监测气体样品中甲烷、总烃和非甲 烷总烃的含量。

气象参数

产品概述

气象五参数是一种测量多要素气象要素的专业级传感器，可同时测量大气温度、大气湿度、风 速、风向、气压等五种主要气象要素。其特点是精度高，响应时间快，串口输出，方便用户直接通 过PC或外接仪器进行测量。超声波5要素一体化传感器是一款全数字化检测，高精度传感器，是由 超声波风速风向传感器、高精度数字温度、湿度、气压集成，可准确、快速检测出风速、风向、大 气温度、大气湿度及大气压力，内置信号处理单元能根据用户需求输出相应信号，高强度结构设计 可在恶劣气候环境中准确检测。

产品特点

坚实耐用的超声波设计 整个系统免维护，便于安装 系统协议公开 标准RS485输出(RS232可选) 拥有大容量内存及丰富系统

实施案例
