产品背景

为促进生态文明建设，落实冀气领办【2018】177号 文件精神，进一步深化锅炉污染治理，消减氮氧化物排放，奥斯恩推出了 OSEN-NOx氮氧化物在线监测系统，主要应用于燃气锅炉尾气氮氧化物检测分析，主要针对现有燃煤锅炉进行低氮燃烧改造后的燃 气锅炉。适用于20蒸吨/小时以下燃气锅炉、低氮燃烧改造锅炉、更换低氮燃烧器锅炉、整体更换锅炉排放氮氧化物尾气。其中的低 氮燃烧器指采用全域混合燃烧器、分级燃烧器（加烟再循环装置）等对氮氧化物尾气分析仪。OSEN-NOx氮氧化物气体在线监测系统主要原理是：取样单元采集锅炉尾气并进行初级粉尘过滤再送入预处理单元，预处理单 元对气体进行降温、除湿、二次过滤粉尘，气体分析单元进行各项烟气浓度检测分析，在显示屏上实时显示氮氧化物浓度，并将数 据信号向外传输到远程电脑端、烟气浓度监测微信云平台等终端。

Nox氮氧化物在线监测系统参照法规

《火电厂大气污染物排放标准》 GB13223-96

《中华人民共和国大气污染防治法》 2000年9月1日起实施

《火电厂烟气连续监测系统典型设备技术规范书》 G-HB97-01

《火电厂烟气连续排放连续监测技术规程》 HJ/T-2000

《固定污染源排放中颗粒物测定与气态污染物采样方法》 GB/T16157-1996

《烟气采样器技术条件》 HJ/T47-1999

《烟气采样器技术条件》 HJ/T48-1999

《固定污染源烟气排放连续监测技术规范》 HJ/T75-2007

《固定污染源烟气连续监测系统要求及检测方法》 HJ/T76-2007

《污染物在线监控（监测）系统数据传输标准》 HJ212-2017

《锅炉大气污染物排放标准》 GB-13271-2014

产品名称：氮氧化物在线监测系统

产品型号：OSEN-NOx

应用领域：石油、化工、医药、环保、烟气分析、空气治理等所有需要固定安装在线检测气体浓度的场合。

技术参数

产品特点

（1） 采用进口电化学传感器、高精度、响应速度快、重复性好。

（2） 红外遥控，标配红外遥控器，通过红外遥控器功能键可进行一键式操作，可实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂等功能。

（3） 分析过程不需化学试剂，不产生二次污染，是一个无损的分析过程。

（4） 三级预处理装置：冷凝、除尘、干燥。

（5） 具有温湿度补偿算法，有效消除温湿度变化干扰。

（6） 具有一氧化氮、二氧化氮、氧气等相互干扰补偿。

（7） 采用泵吸式采样，具有零点自动标准功能，消除系统长期运行产生的漂移。

（8） 丰富的人机界面 ，2.5寸高清彩屏，显示实时浓度、报警、时间、温度、湿度、存储等信息；菜单界面采用高清仿真图形显示各个菜单的功能名称。

（9） 标配10万条数据存储容量；可选配SD卡存储功能，支持实时存储、定时存储，或只存报警浓度数据；支持本机查看、删除数据，也可通过RS485接口上传到电脑进行数据分析或打印。

（10）仪器具有：4-20mA/RS485信号输出，以太网输出，继电器输出等功能。

（11） 提供现场数据查询、报表统计、数据打印等功能，直观显示气体浓度、类型、单位、工作状态等，数据存储时间大于一年，并有拷贝功能。

（12） 可以同时监测气体参数和可吸入颗粒物，并在数据平台上显示出监测值。

（13） 无工具拆卸，方便点位迁移与设备维护。

（14） 气体象五参数、噪音等参数可灵活定制。

（15）应用单片机技术和网络通讯技术相结合，采用数据存储功能，不仅可提供方便的数据查询方式，还可以通过USB接口将数据转存至计算机，利用配套的上位机软件自动计算日平均值、月均值、污染指数、生成各种图形数据标，并进行打印。

（16） 性能稳定、精确度高、操作方便、易于维护具有断电保护功能。

（17） 集成GPRS通信技术，实时监测大气环境数据，实时传输数据， 实时监控设备运行状态。

（18） 实现多参数自动监测，防干扰技术设计。

（19） 高精度，性能可靠，适用于户外和工业环境。

（20） 实现各类参数采集，自动上传网络平台，自动发布数据；

（21） 体积小，模块化设计，网格化灵活布局；

（22） 集成温度补偿技术，长久自动校准技术；

（23） 采用全球定位系统，实时跟踪设备；

（24） 可配备网络摄像头，环境污染指标超标自动预警视频抓拍，数据字符可在视频叠加显示。

特色功能

现场端 物联感知

智能感知层实现多维一体化，可集成颗粒物原位测量装置、有害气体实时监测装置等。

多级预 处理置

为避免检测结果受其他因素的影响，设备配备了预处理装置，采样的气体需经过除尘、除湿、冷凝 处理后，再进行监测，保证不受其他因素影响。

GPS定 位系统

设备内置GPS定位模块，采用全球定位系统，实时记录设备所处位置信息，并将实时的位置信息 上传至服务器，用户也可登陆我司云平台，在GIS实时地图上查看到设备所处位置的标示点。

LCD触摸屏

可配置7寸LCD触摸屏，用于现场数据查看，相关参数设置，人机交互体验感好，可以直观查看相关参数曲线分析图。

断网续传

为预防设备出现断网现象，从而导致监测数据丢失，我司特开发了断网续传功能，当设备监测到 网络中断时，自动将监测数据保存至本地，待检测到设备恢复网络后，自动将断线的这段时间里 所监测到的数据上传至服务器保存。

传输网络

设备支持3G/4G，RJ45以太网接口，RS485，RS232等通讯方式把采集到的数据传输到奥斯恩云平台，保存，分析 ，统计展示，预警处理。

系统软件平台

系统架构

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，采集端并非属于本系统的一部分，图中给出只是为了方便描述。

02 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。外部接口：提供本系统与外界的交互访问，按 照业务需求，目前此接口需要提供远程设备控制功能

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 运行监控系统：俗称电子狗程序，负责监视所有业务子系统的运行。

06 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

07 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。

08  外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

系统功能

前置通讯功能

系统软件通过同时支持多种通讯 方式（如有线、无线、串口）， 多种通讯模式（如定时发送模式 、实时发送模式、召唤发送模式 等）和多种通讯协议进行数据采集。

实时内存库

为了能保证系统的实时性，系统 设有一个紧凑的、功能强大的实 时内存库，用来实时、高效地处 理海量实时数据、实时状态、实 时报警、遥调指令、计算量数据 等，对内部数据对象进行查找、 定位、过滤等，并且实时刷新。 实时内存库提供数据访问接口， 以便于第三方或软件开发人员访 问其中的数据。

数据处理

系统软件可采集海量数据，这些 海量数据需要快速、有效地处理 ，而系统软件具有很强的数据处 理能力，能根据客户提供的计算 公式、工程转换方法、项目系数 、审核规则、国家或行业相关规 定等对采集的原始数据进行运算 ，算完后将原始数据和运算后数 据在数据库不同表中同时分别存 储。且出现越限数据、质量码异 常数据系统产生相关报警。

数据存储

系统软件具有多种数据库的写入 功能，如ORACLE等。管理员通 过相关配置界面选择其中一种数 据库。 系统具备数据缓存技术，将来不 及写入数据库的数据及时存储到 实时文件里，在系统空闲时或故 障恢复后及时将数据补回到数据 库内，确保数据不丢失。 对于与数据库的连接、插入、查 询等操作，充分考虑了系统的容 错性，如出现断线重连、异常屏 蔽、数据库死锁等异常现象，系 统均具有处理能力。 系统采用多线程、多连接方式对 数据库进行操作，以确保海量数据 的插入、查询、更新等。

系统性能

系统采用多线程、多连接方式对数据库进行操作，以确保海量数据的插入、查询、更新由于本系统负责现场各类上传数据的接 收、处理、分析和存储，因此系统的健壮性、稳定性非常重要。系统需具备如下性能：

系统写入速度不低于10000条/秒。

可确保7*24小时稳定无故障运行。

可支持10000个点的数据并发处理，并且可扩展通讯协议。

环保大数据云平台

环保大数据云平台，主要依托于大数据可视化分析模型进行建设，数据24 小时全天侯实时，接收、保存，并通过图表等形式 具象化显示、智能分析、智能告警提醒/管理，自动生成报表分析，集数据与视频于一体，实现污染溯源、趋势预测等功能，充分 贯彻总量管理、总量控制的原则，包含了环境管理信息系统的许多重要功能，充分满足各级环保部门环境信息网络的建设要求，政 府部门可充分挖掘环境监测数据价值，打通环境监测、监管的通道，形成一套集监测、预警、指挥、执法、管理五位一体的环境监 管模式，构建区域化高分辨率监测网络，实现大气环境精准化管理。切实为跨界各领域提供全方位的解决方案，为打赢污染防治攻 坚战提供科学、真实数据决策依据。

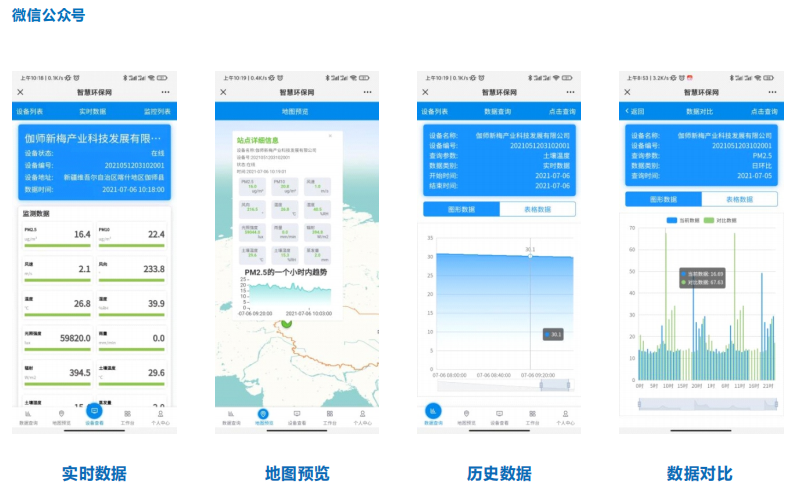

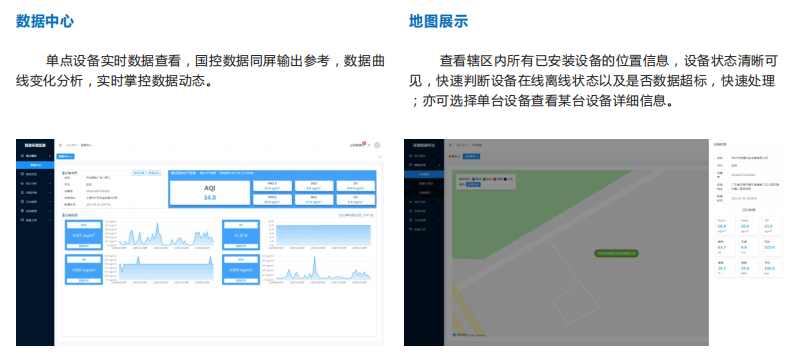

平台主要功能界面展示
