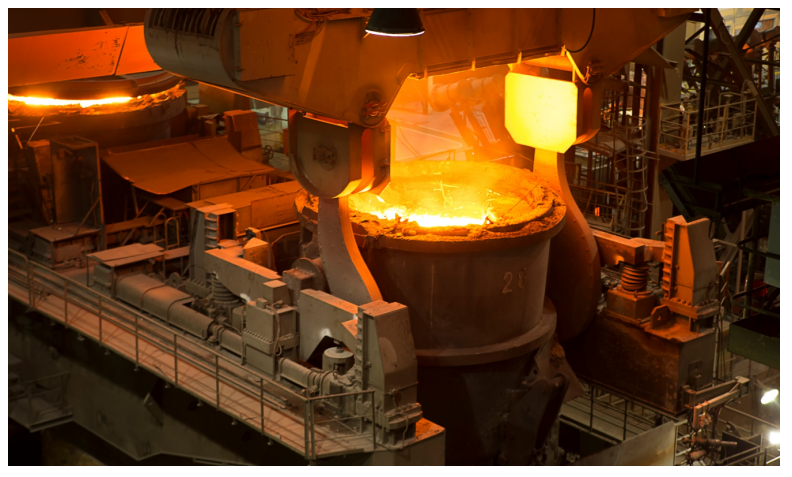

产品背景

随着近年来我国工业化进程的不断加快，因工业生产而带来的大气污染问题也随之而来，并呈日渐加重之势。尤其是雾霾等重 污染天气的增多已严重影响到人们的正常生活和身心健康，治理大气污染，降低工业污染排放已刻不容缓。钢铁企业做为污染排放 的“大户”，生产环节中产生的粉尘颗粒物、二氧化硫、氮氧化物等均是造成大气污染的主要来源，被认为是制造“雾霾”的元凶。 实施钢铁行业超低排放改造，是推动钢铁行业高质量发展、促进产业转型升级、助力打赢蓝天保卫战的重要举措。

产品介绍

奥斯恩无组织排放监测系统，通过了北京计量院的检测认证，获得了国家环境保护产品认 证（CCEP认证）证书、计量器具型式批准证书（CPA认证），该系统符合GB3095-2012《环 境空气质量标准》中规定，是一款可连续自动监测不同环境功能区、扬尘重点监控区监测点的 ，且具有完善功能的扬尘监测设备；主要用于主要适用于数字城管、智慧城市、钢铁制造厂、 建筑工地、垃圾场、拆迁工地、码头、产业园、社区、道路扬尘环境监测监控中心。

主要可监测参数为：PM2.5、PM10、TSP，并可扩展添加一氧化碳（CO）、二氧化碳（CO2）、二氧化硫（SO2）、二氧化氮 （NO2）、一氧化氮（NO）、臭氧（O3）噪音、温湿度等，参数可根据实际需要扩展，并结合视频在线监控系统，实现数据视频 叠加显示，数据超标可联动录像抓拍，整个系统由前端监测设备、数据传输网络、视频监控系统、管理平台四部分组成。可对钢铁 制造产业园区等工业企业园区实施全方位监测监控。

本系统具有部署快速、方便灵活等特点，监测方式多样话，采用因地制宜的灵活设点方法进行部署。实时统计各厂区、监测点 的监测设备数据，并根据各监测点的环境条件及其污染情况，来分析与推测区域内整体的排放情况，实现对热点排放区域整体监控 等功能；同时结合物联网、智能采集系统、地理信息系统、动态图表系统等先进技术，整合、共享、开发，具有超标预警功能，移 动端、电脑端都可实时查看和远程监管，建立全面化、精细化、信息化、智能化的区域环境在线监测平台，实现污染源无组织的控 制排放，减少大气污染等，为制定节能减排方案提供可靠的数据信息和科学的辅助管理决策；为环保部门的环境决策、环境管理、 污染防治提供详实的数据资料和科学依据。

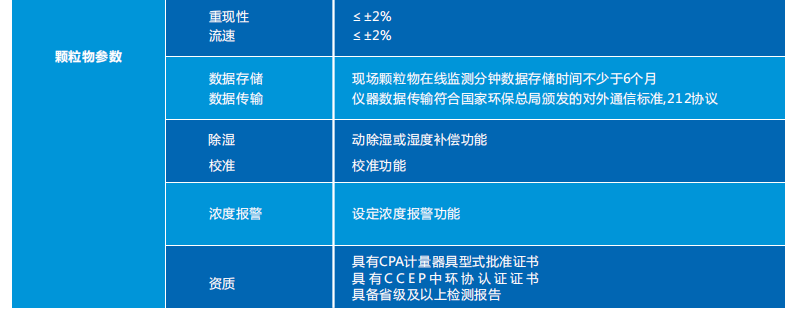

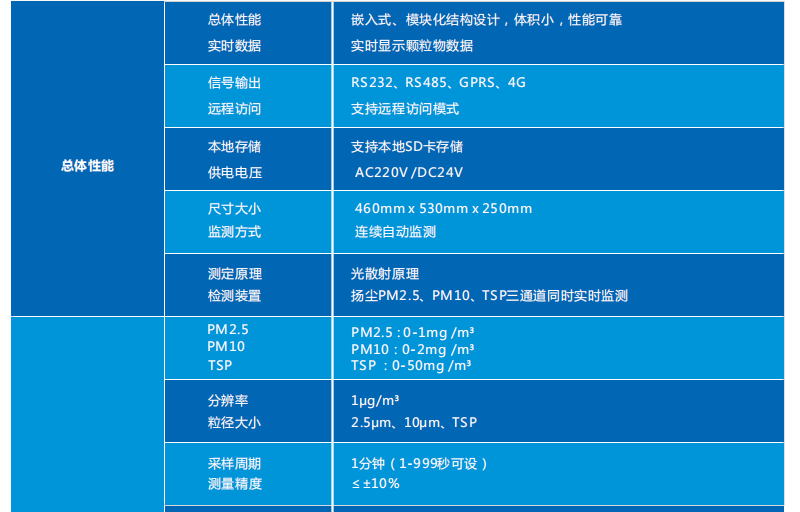

技术参数

技术特点

1、具有云端自动在线校准功能，自动修正传感器漂移及环境干扰，无需现场人工校准。 可以同时监测多种污染源数据，并在数据平台上显示出监测值。 无工具拆卸，方便点位迁移与设备维护。

2、应用单片机技术和网络通讯技术相结合，采用数据存储功能，不仅可提供方便的数据查询方式，还可以通过 USB接口将数据转存至计算机，利用配套的上位机软件自动计算日平 均值、月均值、污染指数、生成各种图 形数据标，并进行打印。

3、监测数据可本地保存，存储时间半年以上。 可采用市电加外接太阳能供电方式，解决布线接电等问题。 性能稳定、精确度高、操作方便、易于维护具有断电保护功能。

4、集成GPRS通信技术，实时监测大气环境数据，实时传输数据， 实时监控设备运行状态； 精度高，性能可靠，适用于户外和工业环境； 实现各类参数采集，自动上传网络平台，自动发布数据。

5、体积小，模块化设计，安装方式多样化。 集成温度补偿技术，长久自动校准技术。 采用全球定位系统，实时跟踪设备。

6、可配备网络摄像头，环境污染指标超标自动预警视频抓拍，数据字符可在视频叠加显示。

特色功能

现场端物联感知

智能感知层实现多维一体化，包括有害气体实时监测、气象参数监测装置等。

加热除湿装置

为避免检测结果受环境湿度的影响，设备配备了加热除湿装置，采样的气体经设备内部温湿度传感 器监测后，如超过预设阈值，自动对采样气体进行加热除湿、干燥，消除了被检测气体湿度对检测 结果的影响

颗粒物原位测量装置

本设备主要实现对扬尘PM2.5、PM10双通道同时实时监测。 本设备采用光散射原理测量颗粒浓度，较之传统的β射线，微量震荡天平法法测量粉尘浓度，具有适 用性广、测量速度快、运维方便、可在线实时测量等优点。

GPS定位系统

设备内置GPS定位模块，采用全球定位系统，实时记录设备所处位置信息，并将实时的位置信息上传 至服务器，用户也可登陆我司云平台，在GIS实时地图上查看到设备所处位置的标示点。

LCD触摸屏

设备可配备7寸LCD触摸屏，用于现场数据查看，相关参数设置，人机交互体验度好，可以直观查看 相关参数曲线分析图。

天气预报同步功能

可获取设备安装点区域实时天气预报同步到LED屏幕上显示 ，在向游客展示实时监测数据信息时，同 步展示监测点位天气预报。

断网续传

为预防设备出现断网现象，从而导致监测数据丢失，我司特开发了断点续传功能，当设备监测到网 络中断时，自动将监测数据保存至本地，待检测到设备恢复网络后，自动将断线的这段时间里所监 测到的数据上传至服务器保存。

超标报警

设备可设置报警阈值，支持远程设定，例：将PM10超标阈值设为150μg/m³，15分钟内平均浓度超 过该数值，设备自动报警并上传至 监管平台，通过PC端平台或移动微信端提醒监管人员，如设备端 配备报警器，可自动联动报警器进行声光报警。

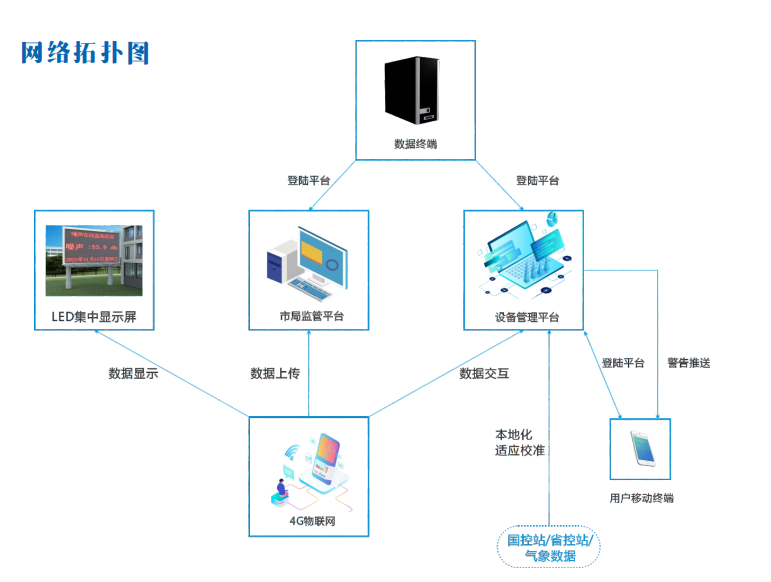

传输网络

设备支持4G，RJ45以太网接口，RS485，RS232等通讯方式把采集到的数据传输到奥斯恩云平台， 保存，分析，统计展示，预警处理。

视频数据叠加功能

为了将扬尘监测系统与视频监控系统进一步强强联合，加强对监测现场环境的有效监督，我司通过 软件技术手段，将前端监测的污染源监测数据与现场监控视频录像叠加显示，是管理人员查看现场 视频录像时更加直观连接现场空气质量，加强管控效果。

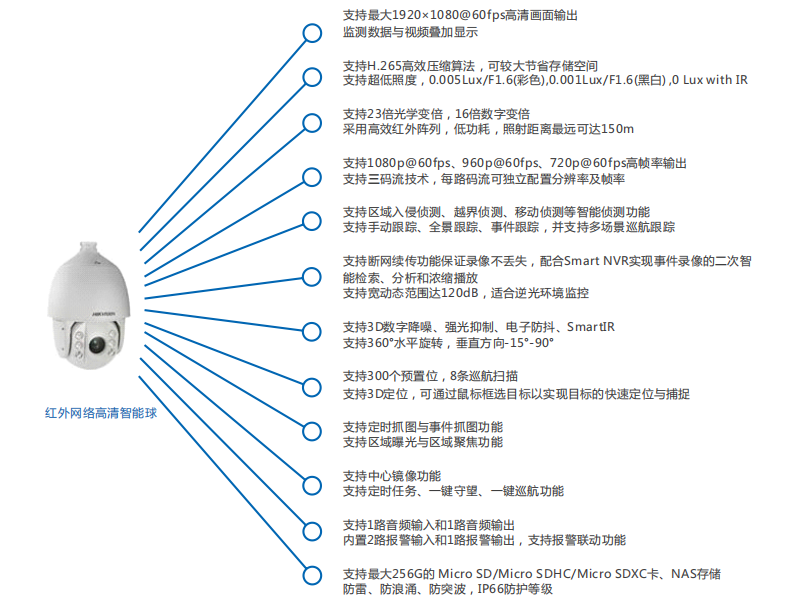

视频监控系统

系统采用红外网络高清智能球的种种特性使之可广泛应用于需要大范围高清画质监控的场所，如:河流、森林、公路、铁路、机 场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。采用了多项IT高新技术，如视音频编解码技术 、嵌入式系统技术、存储技术、网络技术和智能技术等。可联网组成一个强大的安全防范系统。

监测方案

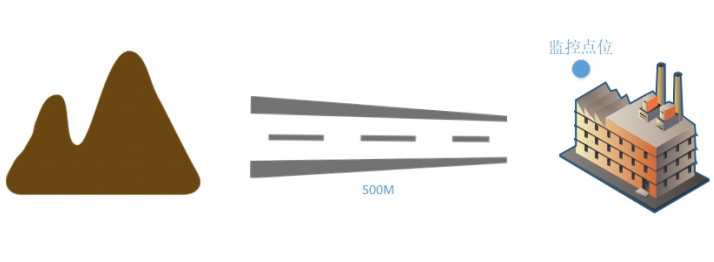

钢铁企业应依法全面加强污染排放自动监控设施等建设，并与生态环境及有关部门联网，按照钢铁工业及炼焦化学工业自行监 测技术指南要求，建设以无组织排放监控系统+视频在线监控系统结合的全面管控模式。 实施超低排放改造的钢铁企业，应全面加强自动监控、过程监控和视频监控设施建设。在厂区内主要产尘点周边、运输道路两 侧布设空气质量监测微站点，监控颗粒物等管控情况。建设门禁系统和视频监控系统，监控运输车辆进出厂区情况。自动监控等数 据至少要保存一年以上，视频监控数据至少要保存三个月以上。对于本次项目，监测产所呈条状路径，厂区外为山坡段，根据我司多年的实施经验，无组织排放监测设备安装建议每500米布 设一台，重点排放场所即厂区内必须进行重点监测。

对厂区进行24小时实时监控，对环境中的颗粒物进行监测，同时布设有视频监控系统，可对现场施工情况进行监控，在监测到 现场污染物浓度超过预设阈值后，现场配置的声光报警器进行报警警示，后台服务器均有预警；监管人员可登陆我司平台进行报警 查看，并查看现场监控是否有异常情况发生，视频监控具备超标录像功能，可后期进行溯查。为了方便监管，监控设备数据除了在我司云平台上查看以外，数据亦可对接到政府监管平台或用户指定平台上，存档数据，我 司可全流程提供专业的软件支持。

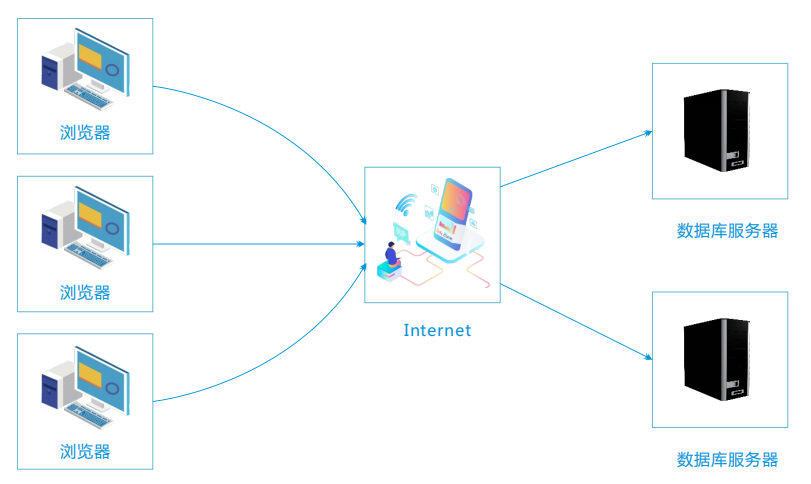

系统软件平台

本次项目设备安装完成后，我司将根据要求将监控数据通过专用网络传输到生态环境局黄陵分局的监控平台；同时，如有需要， 我司亦有自主开发的监控云平台可供数据查看，并配备有配套的移动APP软件以及微信公众号服务，便于对监控数据实现移动监管。

环保大数据监管云平台

环保大数据云平台，主要依托于大数据可视化分析模型进行建设，数据24 小时全天侯实时，接收、保存，并通过图表等形式具 象化显示、智能分析、智能告警提醒/管理，自动生成报表分析，集数据与视频于一体，实现污染溯源、趋势预测等功能，充分贯彻 总量管理、总量控制的原则，包含了环境管理信息系统的许多重要功能，充分满足各级环保部门环境信息网络的建设要求，政府部 门可充分挖掘环境监测数据价值，打通环境监测、监管的通道，形成一套集监测、预警、指挥、执法、管理五位一体的环境监管模 式，构建区域化高分辨率监测网络，实现大气环境精准化管理。切实为跨界各领域提供全方位的解决方案，为打赢污染防治攻坚战 提供科学、真实数据决策依据。

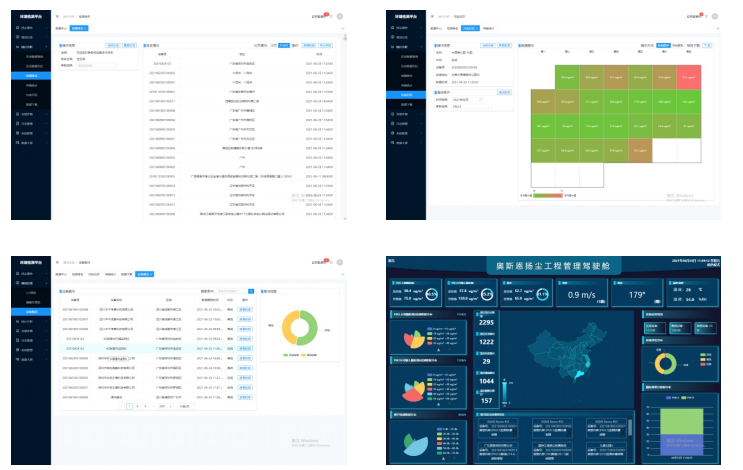

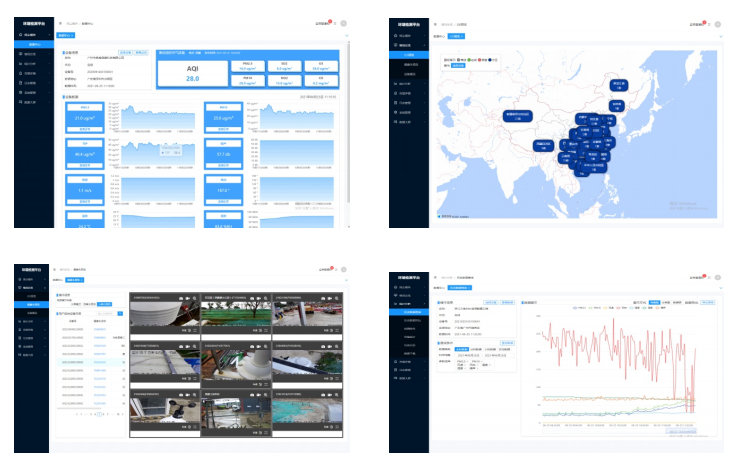

平台主要功能界面展示

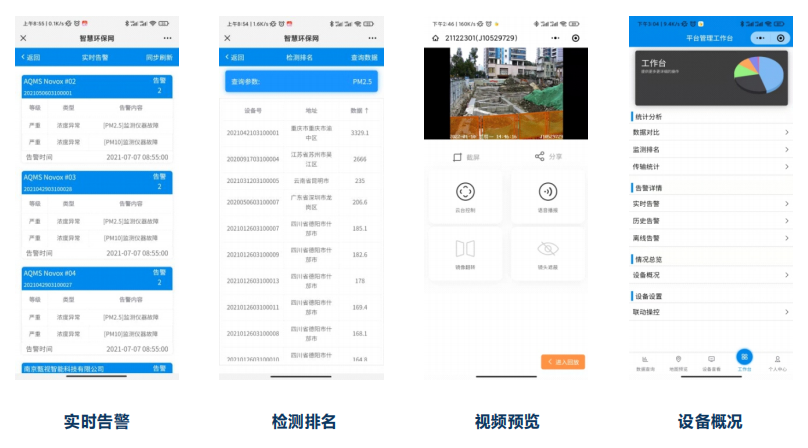

微信公众号
