产品背景

为加强对工业企业生产经营和治污设施运行状况进行实时监控,落实企业在污染防治方面的主体责任,提高环保执法工作精细化管 理,进一步改善我们的空气质量和人居环境,不断满足人民群众对良好生态环境的需要,《大气污染防治法》、《水污染防治法》、《关 于全面加强生态环境保护坚决打好污染防治攻坚战的意见》、《打赢蓝天保卫战三年行动计划》等政策先后发布,为打好污染防治攻 坚战提供了坚实的法律和政策保障。

行业现状

针对污染源企业数量多、分布广、环保设备受控率低以及监管执法人员少、执法成本高等问题，各省市结合重污染天气应急方 案和错峰生产需求实际情况也相继颁布相关政策和措施,针对性地加强对区域污染源排污企业生产和治理设施的远程监测，从根本上 破解治污设施工况监测难题。

产品目标

 实现对排污企业污染物排放由末端监控转向全过程监控，准确反映生产企业生产设施与治理设施的运行情况，通过数据采集与 分析系统、预警系统、生产负荷分析系统等为污染减排提供强有力技术支撑，极大提升政府对重污染天气应急方案的响应与执行力。

实现生产治污排污全过程监管，提升环境监管水平

通过对企业生产设施、治污设施的用电量数据、视频数据等进行监控，建立企业生产、治理、排污全 过程可视化监控模式，加强环保部门对企业的远程智能化监管，减少环保监察人员现场检查的频次， 提高工作效率，解决环保系统人手不足与监管企业数量多之间的矛盾。

加强对企业错峰用电/停产限产期间的管理，破解治污设施工况监测难题

能有效判断治污设施是否正常运行，错峰用电、停产限产期间有无违规生产行为、有无偷排漏排等环 境违法行为，破解治污设施工况监测难题，实现低成本全过程监测，提高执法监管效能，为淘汰落后 产能、排放总量控制，优化资源配置、改善人居环境提供决策依据。

充实完善平台软硬件建设，拓宽各类监控数据的应用效能

实现了工况监控数据审核、治污设施运行管理、治污设施预警报警、企业公示等功能，完善平台值守、 数据审核、决策调度、超标预警等功能，拓宽各类监控数据的应用效能。

提升数据分析与逻辑印证功能，为环境管理、环保执法和环保服务提供技术支持

实现工况监控系统和环境自动监控系统无缝对接，工况监控数据与末端污染物排放监控数据动态关联的 逻辑关系和一致性校验分析，相互印证。实现对过程和结果数据的分析，进行准确的统计和挖掘，为环 境管理、环保执法和环保服务提供技术支持。

满足目前和未来的数据扩充要求，节约建设成本

满足目前监控工作的要求，满足未来数据扩充的要求，充分利用现有资源，节约建设成本。

工况电力监测系统

依托电量监测技术物联网技术、大数据分析技术，实现了对企业的生产设施/治理设施工况、工艺、用电量、视频等排放全过程 的不间断监测，通过数据采集与分析系统、预警系统、生产负荷分析系统，分析和预警各企业生产治污设备的实际运行情况与限产 减产执行情况，提升政府对重污染天气应急方案和错峰生产计划的执行力。

产品介绍

系统按照国家标准规范和计量认证要求,根据相关工艺设计,对影响污染物排放的排污单位生产设施、污染物治理设施(以下简称 治理设施)运行的关键电气参数(如:电流、电压、功率、电量等)进行监测;结合排污单位生产工艺和末端监测数据,全面监控排污单位 的生产设施和治理设施的运行、污染物治理效果和污染排放情况,判定排污单位停限产状态、污染治理设施运行状态以及污染物排 放监测数据的合理性、真实性。

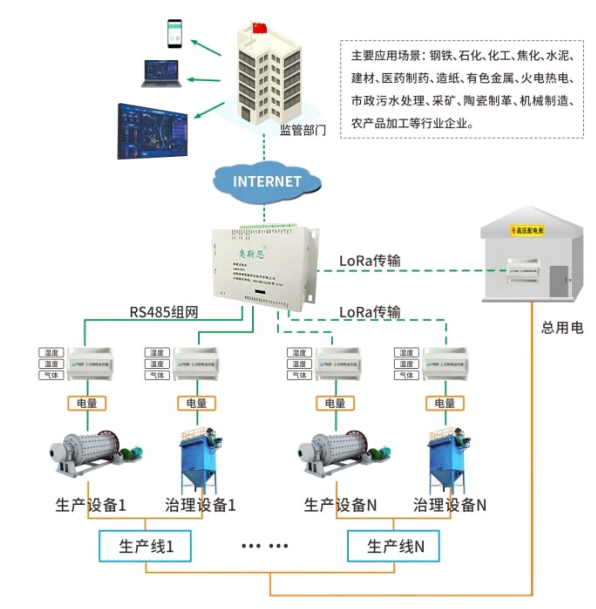

系统框架

数据采集仪

数据采集仪，符合污染源在线自动监控（监测）数据采集传输仪技术要求，通过数字通道、模拟通道、开关量通道采集监测仪 表的监测数据、状态等信息，然后通过传输网络将数据、状态传输至上位机；上位机通过传输网络发送控制命令，数据采集传输仪 根据命令控制监测仪表工作。

集成有5个RS 232(或RS 485)数字输入通道，用于连接监测仪表，实现数据、命令双向传输；具备8个模拟量输入通道，支持 4 ～20 mA 电流输入或 1～5 V 电压输入，达到至少12位分辨率；具备4个开关量输入通道，用于接入污染治理设施工作状态，开关 量电压输入范围为0～5 V。采集仪具有数据导出功能，可通过磁盘、U 盘、存储卡或专用软件导出数据；具有看门狗复位功能，防 止系统死机；具备保密功能，能设置密码，通过密码才能调取相关的数据资料。

配套L oRa模块,满足现场分布式监控应用

符合(HJ477 - 2009 污染源在线自动监控(监测)数据采集传输仪技术要求》

符合(HJ/T212 - 2005污染源在线自动监控(监测)系统数据传输标准》

符合(HJ212- 2017污染物在线监控(监测)系统数据传输标准》

数据采集仪

可以采集统计生产设备/治污设备的三相电流、三相电压、有功功率和总有功电能。

可以选择3G、4G、NB JOT或者LORA等组网方式与平台或者设备终端通信。

具有实时数据、分钟数据、小时数据、日数据和月数据等数据储存和导出功能。可以选择TCP、MQTT或者modbus rtu 等协议与平台或者设备终端通信。

可以通过APP与设备进行交互通信，配置系统参数和查看数据。

电力监控中心
