系统概要

声环境自动监测数据统计分析平台是由我司过十年的噪声应用管理经验沉淀，打造满足用户全方位噪声业务管理需求的应用软 件，符合国家声环境质量自动监测标准（HJ906和HJ907）要求，是在全国广泛应用的专业噪声自动监测管理系统。本系统可实现对噪声污染源监测点实时排放水平监测的同时，能够自动预警噪声超标排放行为，通过智能分析噪声源特征，自 动联动摄像头抓拍取证，形成超标事件告警信息，当场提醒发出噪声的主体自行整改，同时通知执法、监管部门予以督导落实。通 过电脑端、手机端等方式对噪声污染排放状况进行实时跟踪、视频监控、超标录音、超标报警、历史查询、现场执法等功能，具有 现场报警、报警推送等多种报警通知,为噪声数据网络化管理、实时数据分析提供了有力基础。声环境大屏，显示所有前端设备的实时状态、监测数据和噪声污染扩散图，便于管理部门更好地实施污染排放情况的全局监控 、预警和协调调度，及时控制超标排放，避免环保污染扩大。通过平台可以实时查看到噪声监测点分布、进行噪声问题定位，通过 数据分析进行故障诊断、噪声治理等工作。

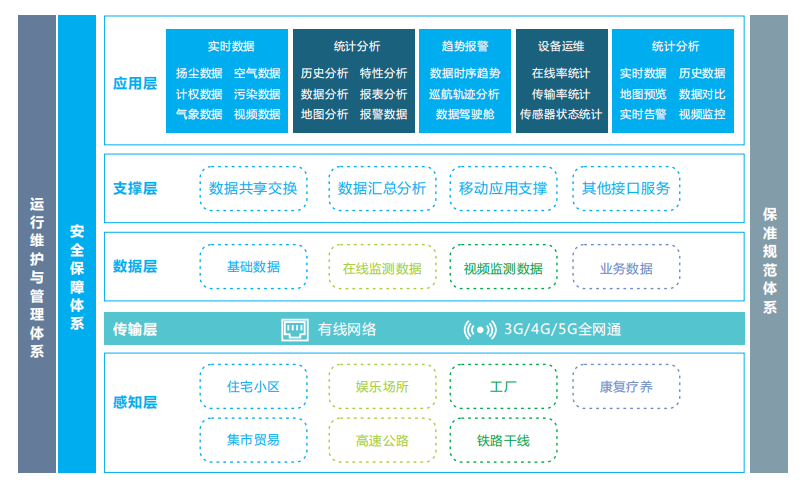

系统拓扑图

监测感知层

包括0类（康复疗养区等特别需要安静的区域）

 1类（以居民住宅、医疗卫生、文化教育、科研设计、行政办公为主要功能，需要保持安静的区域）；

2类（以商业金融、集市贸易为主要功能，或者居住、商业、工业混杂，需要维护住宅安静的区域）；

3类（以工业生产、仓储物流为主要功能，需要防止工业噪声对周围环境产生严重影响的区域）；

4a类（高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干路、城市轨道交通 （地面段）、内河航道两侧区域）；

4b类（铁路干线两侧区域）等功能区噪声在线监测设备等监测到的数据进行接入，系统将采集到的监测数据利用网络传输至噪声 环境监管平台，实现数据的共享与对接。

应用层

旨在建设一套服务于当地环境监管部门和周围社会公众的智能监管保障体系。平台实现噪声污染源在线监测数据共享与对接，信 息管理，预警报警，大数据一张图等功能，并配备移动APP方便用户随时随地查看当地监测点位情况、提供设备运维功能、提供 相关执法部门现场执法等功能。

传输服务层

统一设立当地噪声环境监管平台，云存储就是将储存资源放到云上供人存取的一种新兴方案，将各类数据存储到“云”，确保监 管平台能够稳定可靠地运行，并节约存储空间。

系统架构图

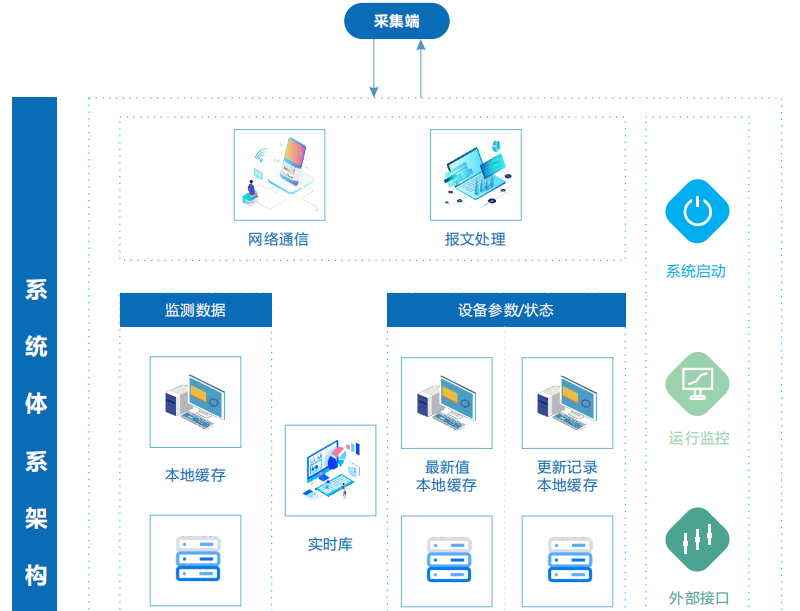

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测数据的信号进行采集和处理。

02 网络通信层。网络通信服务端系统，支持HJ212污染物在线监控系统数据传输标准、HJ660环境监测信息传输技术规定双协议，负责与采集端维 持连接，进行数据通信。

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

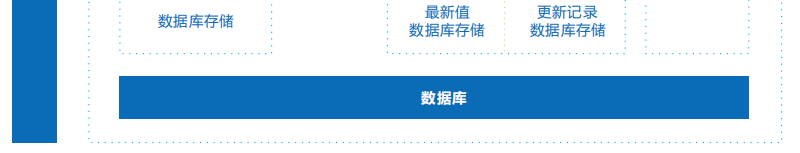

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。本子系统划分为两个单元：本地缓存和数据库存储，本地缓存单元负责将数据缓存至本地磁盘，数据库存储单元负责将缓存的数据存至数据库。

05 设备参数状态处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。本子系统根据业务 需求划分为两个模块，每个模块由本地缓存和数据库存储两个单元组成。两个模块分别处理最新值数据和值更新记录数据。

06 将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。实时库在整个系统架构中处于中心地位，所有其它业务子系 统都基于它进行数据处理，它自身没有任何业务逻辑，仅作为数据层提供基础信息及提供实时库的持久化。

07 系统启动层。作为整个系统的启动入口，负责管理所有业务子系统。 运行监控系统。俗称看门狗程序，负责监视所有业务子系统的运行。 外部接口。提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

系统功能

噪声监控-区域数据

对当前区域内的站点设备数据进行统计总览，其中包括了设备总数信息、噪声分类统计、站点昼夜达标率、当天设备告警列表等 信息进行查看。

噪声监控-站点详情

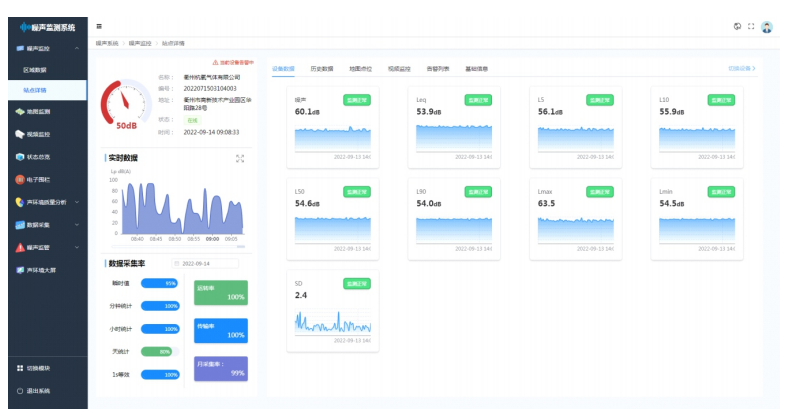

站点详情是主要使用的功能界面，展示站点地图位置、基本信息、历史数据、视频监控、当前告警列表、实时气象数据、实时瞬 时声级数据、数据采集率等数据，当账号下有多台设备时，可通过图标提示（离线、在线、报警、分区）显示各个点位的设备状态， 点击地图图标可进行设备选择；也可通过操作：选择设备进行其他设备的快速选择。

地图监测

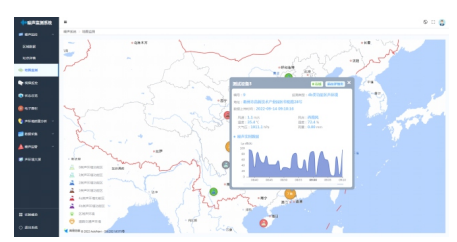

聚合点展示聚合设备台数，调用高德地图显示设备安装点位，用 不同的设备标识区分不同设备的类型，再次点击可以显示实时数 据，并可点击详情页进入设备主界面。

视频监控

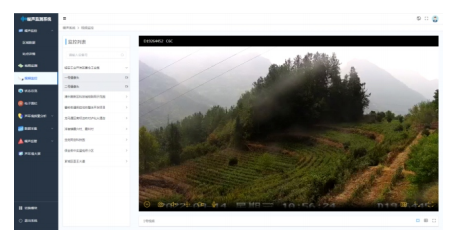

设备的监控预览，可实现球机云台控制、视频回放、远程喊话 等功能。

状态总览

状态总览可查看账号下所有设备的运行状态、设备信息，可通过设备编号、监测类型、行政区、设备名称、状态类型进行快速搜 索，点击查看详情可跳转到设备详情页面。

电子围栏

可划定电子围栏区域，当设备定位超过设定区域时，可实现报警功能，并将报警信息推送到相关负责人。

声环境质量分析-长期均值

计算各监测点位每月、季、年的昼间、夜间等效声级能量平均值,参照《城市区域环境噪声标准GB-3096》中相应的环境噪声限 值进行分析评价。

声环境质量分析-分布趋势

统计每月、季、年各监测点位昼间、夜间等效声级的分布情况，分析此点位常态噪声水平及突发事件时噪声水平。

声环境质量分析-站点对比

从各类功能区月、季、年的昼间、夜间平均等效声级，24小时的变化趋势，12个月的变化趋势及超标情况等方面，分析各类功能 区特点。

声环境质量分析-噪声地图

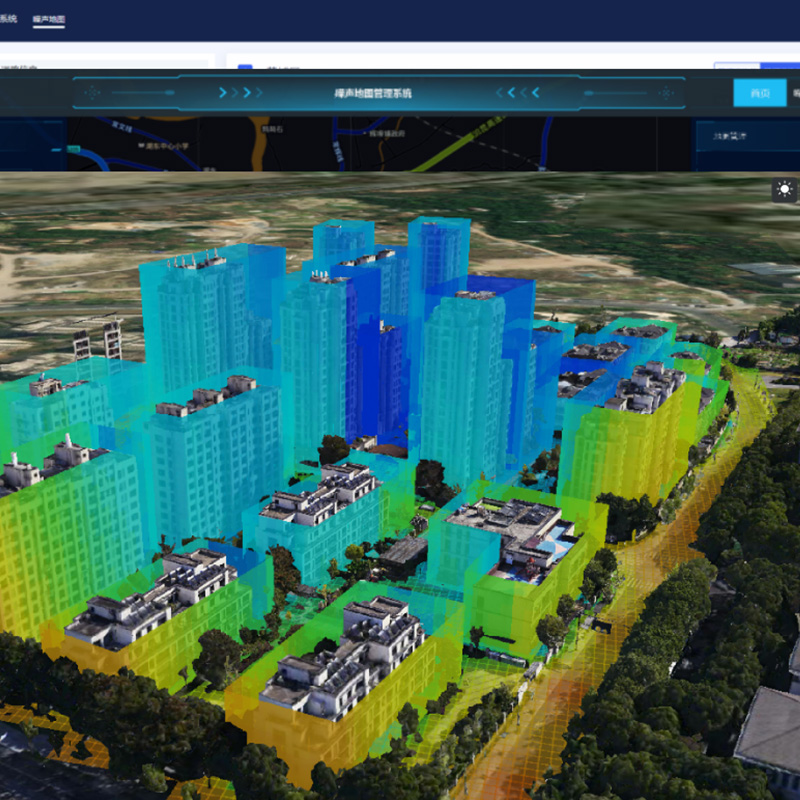

噪声数据地图可视化展示，可以使用时光轴对数据进行播放和回放，实现噪声溯源。

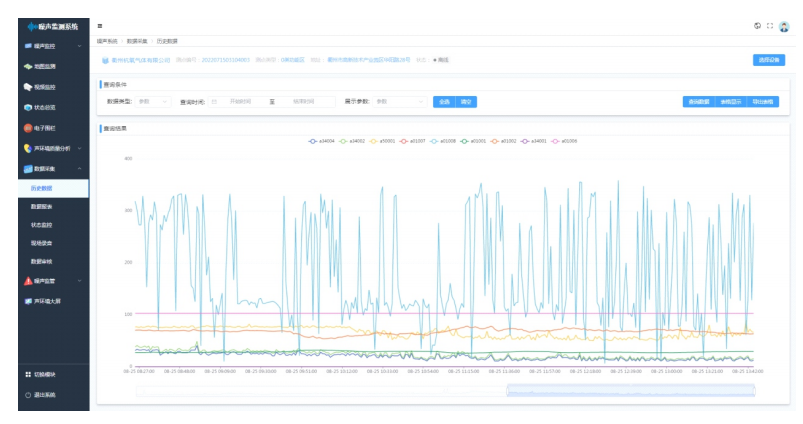

数据采集-历史数据

各站点历史数据的展示，可以用图表,数据表等方式展示，支持数据类型、查询时间、展示参数选择，支持图形显示/表格显示切 换，支持导出表格至本地。

数据采集-数据报表

支持用户自定义统计周期及报表报告模板，数据报表报告支持表和图形等方式，可导出至本地进行保存。

数据采集-状态监控

统计设备状态事件（电力中断、通信中断、设备故障等事件），支持生成故障统计报告，包括设备数据上传,传输的情况统计，支 持导出设备事件记录表。

数据采集-现场录音

可以选择设备噪声录音文件，并支持播放（支持快进、暂停、重播、倍数设置等功能）、标记录音事件和上传录音功能。

数据采集-数据审核

对各时段噪声监测数据能设置异常值判断条件(不满足数据采集率规定的数据、不符合相关规范气象条件的数据、子站监测设备 故障产生的随机值等)对异常数据进行标记和提示，支持对数据进行人工审核。

噪声监管-噪声告警

噪声设备超过所设定的标准时进行告警，并联动现场摄像头进行抓拍照片，上传至监管平台，并推送报警信息到相关负责人。

噪声监管-历史告警

噪声设备的对应的历史告警记录查看，并支持导出告警报告。

噪声监管-条文管理

对噪声的文书制作做需要的条文进行管理，有效帮助监管部门进行噪声政策管理。

噪声监管-信访列表

可无缝对接相关政府平台、民政平台等，针对对居民的投诉进行统计分类(建筑、工业、城市、交通等)，并显示信访相关信息。

噪声监管-监督执法

提供监督执法功能模块，对噪声污染事件进行登记、上报、处理。

噪声监管-执法台账

进行监督执法的留痕记录，保留执法记录，文书记录等。

噪声监管-噪声名录

记录在册重点噪声监管单位列表（被投诉次数、对应处理记录等）。

检查维护-维护档案

记录设备的基本信息，和故障事件，以及设备的检修记录。

检查维护-维护任务

支持保养维护过程执行在线跟踪、记录与评估。实现预测性保养及计划性维护，消除大面积盲目定期大修与保养的大量无效人工 ，效果更加显著，并能够延长相关设备寿命。

检查维护-维护台账

维修和保养的服务过程全程跟踪记录并归档。

系统管理-用户管理

系统可分系统管理员、普通代理商、普通用户三级用户权限管理，各级管理员可查看和管理自己权限范围的的设备，并且可新增 用户和删除用户。

系统管理-设备新增

将新设备添加到系统平台，可标记设备的地图定位，便于后续数据查看和管理。

系统管理-设备管理

对接入平台系统的设备进行管理，包括信息修改、视频设置、删除设备等操作。

系统管理-报警规则

对设备每个参数报警规则进行设置和修改。

平台接口

支持噪声监控系统数据接口的开放，可实现数据的交换和共享。

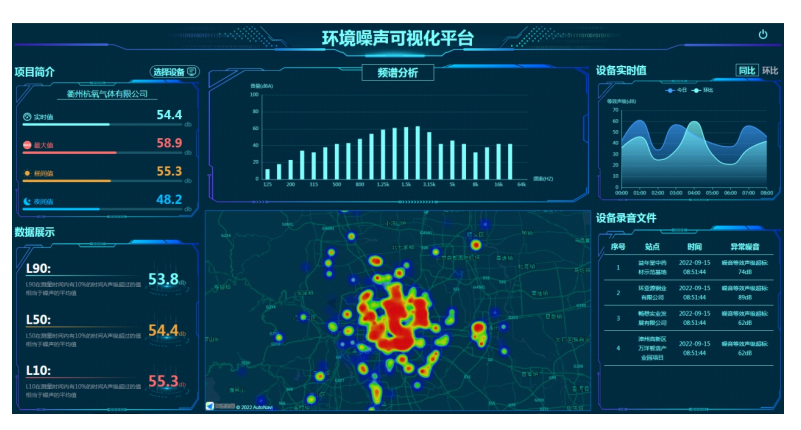

声环境大屏

通过大屏数据展示、数据分析、电子地图全览系统内所有监测点的实时状态、数据信息和现场实况，并配置相应的各类数据查阅 功能，为对噪声的污染排放实时监控、预警和协调调度提供有力的辅助手段。

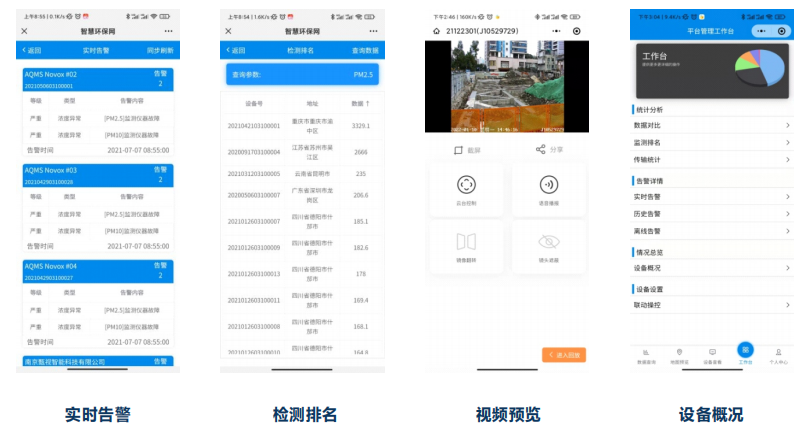

手机端

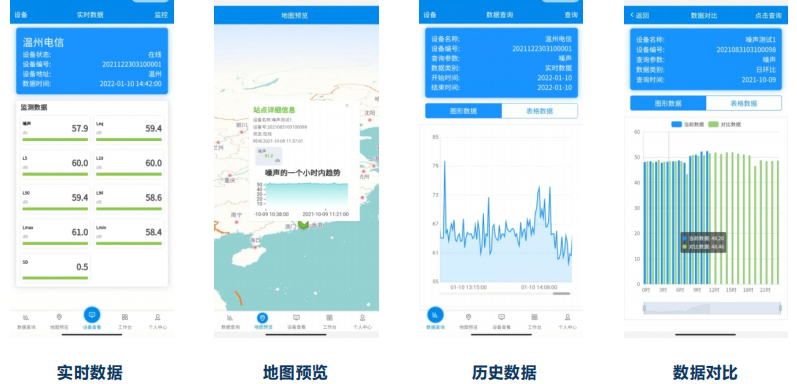

智能云数据分析软件（包含有微信公众号、微信小程序、APP），基于在线式环境监测系统，向客户展示实时监测数据、及最 近48小时历史数据、最近30天日平均历史数据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备 所在区域的环境污染情况。为用户提供精准稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

实时数据：智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟，智能云是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

历史数据：支持多种历史数据的查询，并能够实现不同数据之间的关联查询（比如将噪声与同时段的气象、车流量一起查询显示），可对噪声有效数据进行筛选。

超标报警：可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史。支持噪声事件录音、超标拍照、超标录像和远程质控功能，同时关联当时的噪声、气象和车流量数据。

设备管理：可查看设备是否在线、用户单位信息及地理信息。

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。微信端可以接收反馈意见到奥斯恩公众号管理者。
