产品概述

工业环境粉尘报警器（OSEN-FC）是奥斯恩针对工业厂界粉尘浓度污染专门用于采集大气悬浮颗粒物浓度的在线监测设备，由 颗粒物在线监测仪、控制报警器主机及信息监控管理平台共三部分组成。系统集成了物联网、大数据和云计算技术，通过光散射在 线监测仪和采集传输等设备，实现了实时、远程、自动监控颗粒物浓度;数据通过采用 3G/4G 网络传输，可以在智能移动平台、桌 面 PC 机等多终端访问;监控平台还具有多种统计和高浓度报警功能。

控制报警器

报警控制器是一种污染物浓度监测和集中报警控制器，电源由市电电网或蓄电池直接供电。本报警控制器接收RS485信号和4- 20mA，一台粉尘报警控制器可接入120路总线制RS485输出粉尘探测器和8路4-20mA输出粉尘探测器。

1、主电源采用市电AC220V 50Hz（主板工作电压为 24VDC），备电采用24V蓄电池，使用方便。

2、控制器安装简单方便。内置微处理器，智能化报警、故障判断。

3、具有自诊断功能，可以检测现场探测器的故障情况。

4、控制器采用技术先进的数字化总线协议，操控性能强

5、支持RS485输入、RS485输出和4-20mA输入、4 -20mA输出。

6、多台控制器可组网工作，可主从机运行模式。同时显示多通道探头的浓度值、单位、报警状态、 工作状态等信息。

7、具有存储功能，可记录浓度值、故障报警、浓度报 警等信息。

粉尘传感器

仪器采用光散射原理工作。空气中的粉尘颗粒物在高能激光束照射下产生光散射效应，散射 光强跟粉尘颗粒物浓度成正比，高灵敏的光电二极管接收到散射光，由光信号转换成电信号，电 信号经过放大电路放大、单片机电路数字化处理、再按特定的数学模型计算，从而得出被检测污 染源的粉尘浓度数，粉尘浓度的数据通过RS-485通讯接口传输到PC机，在PC机的显示屏上读取 所检测到的粉尘浓度数据。可实现全天候无人值守的粉尘浓度在线监测。

系统拓扑

报警控制器的CPU循环检测探测器的工作状态，当探测器监测到环境的粉尘浓度超过报警设定值时控制器发出声、光报警并根 据设置输出联动控制信号。

性能特点

大数据云平台

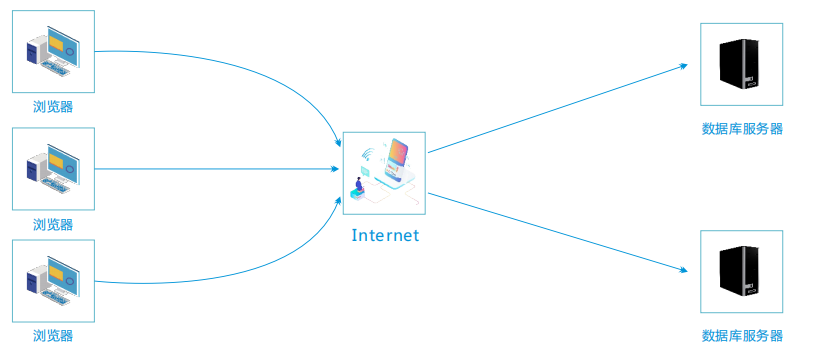

粉尘监测数据用户可以从控制报警器上查看到各个点位的实时数据，同时，也可从我司环保大数据云平台（以下简称云平台） 上查询，通过现场端设备对环境粉尘浓度进行监测，并将监测数据在软件系统进行质控、分析以及应用。系统提供污染“时”、“ 空”、“物”分析，数据详情可进行多元化展示，国控站点数据同屏输出，智能分析比对，生成分析报表；结合大数据分析模型， 由点及面，全面覆盖，同时，具备数据监管大屏，直观呈现数据变化动态，充分满足监管单位的监测需求。本平台架设在服务器上 ，采用B/S 构架（架构图如下），通过网络实现远程登录，无需安装任何软件，通过浏览器即可登录查看。

技术特点

1、云平台支持多种监测仪器（环境监测预警、常规空气站、微型空气站、粉尘在线监测站、激光雷达数据、 在线源解析数据、超级站数据、在线油烟监测数据等）数据同时接入，实现各项监测数据的同屏展示和查看，为准确分析空气质量状况，提供全面的数据支撑。

2、多站点数据比对分析曲线展示。巡航移动轨迹绘画，并对应显示当前位置的空气质量。 自动生成日报、周报、月报分析报表，报表自动填充。地图辅助工具:支持矢量地图与卫星地图模式切换、标注、测距。 数据时序趋势：提供时间趋势、GIS 空间、同比环比、排名、分析报表、分析报告和优良天达标天分析功能。

3、实时监控前端监测设备传感器状态，及时上报故障信息。 报警信息推送，数据异常、超标，传感器故障等现象发生时，平台实时报警提示，并可推送至手机微信 公众号提醒。

4、数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管。 移动 APP（安卓版）、微信公众号服务，满足移动监管需求，无需受限于系统差异。

平台主要功能界面展示

微信公众号

软件背景：

智能云数据分析软件（包含有微信公众号、微信小程序、APP），基于在线式环境监测系统，向客户展示实时监测数据、及最 近48小时历史数据、最近30天日平均历史数据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备 所在区域的环境污染情况。为用户提供精准稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

软件功能：

实时数据：智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟，智能云是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

历史数据：支持多种历史数据的查询，并能够实现不同数据之间的关联查询（比如将噪声与同时段的气象、车流量一起查询显示），可对噪声有效数据进行筛选。

超标报警：可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史。支持噪声事件录音、超标拍照、超标录像和远程质控功能，同时关联当时的噪声、气象和车流量数据。

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

功能更强大： 如果设备配有联动功能，用户可远程控制设备喷淋，提前降尘。微信端可以接收反馈意见到奥斯恩公司公众号 管理者。智能云微信端：扫下方二维码关注我司公众号“aosien2019”，点“我的设备”输入账号、密码，即 可查看设备在线实时数据。

智能云微信端 ：智能云微信端：扫下方二维码关注我司公众号“aosien2019”，点“我的设备”输入账号、密码，即 可查看设备在线实时数据。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。当现场环境 比较恶劣，持续报警情况下，默认反复提醒，时间间隔为10分钟。不需要像短信报警，每次报警都会用户存入 一条短信，然后每次都需要手动删除短信的繁琐操作，报警记录可查。
