政策背景

2021年12月24日，十三届全国人大常委会第三十二次会议表决通过《中华人民共和国噪声污染防治法》，自2022年6月5日起施 行，环境噪声污染防治法同时废止。《中华人民共和国噪声污染防治法》是落实“还自然以宁静、和谐、美丽”重要指示精神和决策部署的具体行动，是满足人民群 众日益增长的和谐安宁生活环境需要的务实举措，是推进生态环境治理体系和治理能力现代化的客观需要。

社会生活噪声

定义

《中华人民共和国噪音污染防治法》第四十一条规定：“除工业噪音、建筑噪音、交通噪音以外，对周边居民的居住环境造成的 噪音，是指人类活动引起的噪音。”因此，任何一种声音，只要是人为的，就会影响到周围的生活，就可以被视为是人类的生活噪音。 因此，社会生活噪音的范畴尤其广泛，例如商业活动、文化娱乐活动、体育运动中使用固定装置所产生的噪音、人群活动产生的噪音 （例如，菜市场的声音，用餐时的吵闹声）等等。要判断一个声音是否是噪音，不能单纯的用响度、音频等物理指标来判定，比如广 场舞里的歌，在运动的时候听起来像是音乐，但在工作、学习、休息的时候，就是噪音。

特点

社会噪音的类型是多种多样的，其中以设备使用噪音和人为噪音为主。设备使用噪音是指在使用中无法避免的噪音，例如在从事 商业性文化和娱乐业的经营活动中所用到的各种固定设备（例如：供水、电力、空调、通风风扇、货物搬运、搬运、装饰等）。人为噪音主要有：商场喇叭等扩音器、市场买卖的喧嚣、生活中的争吵声、儿童的哭闹、KTV唱歌、广场舞的音乐等等。

社会生活中的噪音是非常普遍的，只要是人类活动的场所都会有噪音，尤其是闹市区的老城区和商业区，由于人口密集，KTV、 餐厅、超市等都是毗邻住宅区，所用的水、电、空调、变压器、冷却塔等设备所产生的噪音分呗高、音量低，对人类造成的影响和干 扰也更大。

社会生活中的噪音是一种非常普遍的现象，它覆盖了一天中的大部分时间。比如从清晨到半夜，从集市上搬运物资，到各种机器 的运行，再到晚上的娱乐活动，一直持续到深夜。

排放限值

社会生活噪声排放源边界噪声不得超过以下表格规定的排放限值：

噪声的环境危害

噪声的基本理化性质

噪声污染与水污染、大气污染等化学污染不同，是一种物理污染。化学污染进入环境中可以迁移、转化，有些物质存留时间较长。 而噪声污染在环境中则不会长时间停留，只要声源停止振动，污染也就没有了。而且，尽管噪声对人有干扰，但人不能生活在无声无 息的环境中。周围环境过于安静，人就会感到不舒服，甚至产生恐惧。人只能生存在适度的声学环境中。噪声污染的特点归纳如下：

(1) 噪声污染具有瞬时性。这种污染采集不到污染物，当声源停止振动时，声音便立即消失，其能量转化为空气的热能，不会在环境中 造成污染的积累并形成持久的危害。

(2) 噪声污染的危害是非致命的、间接的、缓慢的。但对人心理、生理上的影响不可忽略。

(3) 噪声污染具有时空局部性和多发性。在人们日常生活、工作、学习等环境中，噪声源分布广泛，因此集中处理有一定难度。

噪声的环境危害

噪音不但对人们的身体造成伤害，而且有时还会造成社会治安混乱。WHO与 EuropeanCenter共同发布了一项名为《噪音污染导致的疾病负担》的综合报告，内容涉及噪音对健康的影响。本文是 近几年来，关于噪音污染问题的最详尽的报告。认为噪音污染不但使人心情烦躁、睡眠质量下降，还可诱发或诱发心脏病、学习障 碍、耳鸣等病症，从而缩短生命。噪音是仅次于大气污染的第二大威胁。噪音污染会影响人的听觉，对人的中枢神经系统造成头痛、 脑涨、耳鸣、失眠、全身无力等症状。引起消化不良，食欲减退，恶心，呕吐，引起肠胃病及溃疡。引起心率加快，心律不齐，血 压升高，动脉硬化，冠心病等。视力器官，视力减退，视力模糊，工作效率降低。内分泌、胎儿的正常发育、胎儿的听力等都会有一 定的影响。长期在噪音环境中，孩子的抵抗力会下降，脾气也会变得焦躁不安。甚至在睡觉时接触噪音的人也会被感染。近年来，因噪音干扰而引发的民事纠纷时有发生，甚至引发了刑事诉讼。噪音污染会对人们的日常生活产生一定的影响，对中 枢神经系统、内分泌系统产生干扰，从而导致人们烦躁、烦躁、不能得到适当的释放，从而导致人们在处理问题时采取一些极端的方 法，从而破坏社会的秩序。比如夜市里的吵闹声一直持续到半夜，广场舞喇叭的声音太大会影响到人们的工作、学习和休息，交流不 成，就会出现争吵、打架、持刀等情况。

依据

社会生活环境噪声排放标准（GB22337-2008）

 GB3096-2008声环境质量标准

功能区声环境质量自动监测技术规定（HJ906-2017）

环境噪声自动监测系统技术要求（HJ907-2017）

JJG1095-2014环境噪声自动监测仪检定规程

JJG188-2002声级计检定规程

JJG778-2005噪声统计分析仪检定规程

 JJG449-2001倍频程和1/3倍频程滤波器检定规程

GBT3785.1-2010电声学声级计第1部分规范

噪声监测系统

建筑施工噪声在线监测系统，通过物联网技术与现场端仪器仪表进行互联互通，完成对环境噪声数据实时采集，并对采集数据统 计分析，计算噪声值，是一种简易型的户外噪声自动监测系统，它由数据显示大屏、噪声传感器、数据采集统计分析软件、GPRS无 线传输模块、服务器云平台软件、微信客户端等部分组成。噪声计测量范围大、功能强稳定性好、可实现远程视频监控、远程广播喊 话等功能。广泛应用于建筑施工噪声监测。其采用了先进的数字检波技术，具有可靠性高、稳定性好、动态范围宽、无需量程转换等优点。产品款式外观多种选择，充分考 虑不同的应用场合进行安装使用。

全天候户外传声器

户外传声器具备防风、防雨、防尘、防干扰设计以适应户外长期连续使用的目的。户外传声器的风罩会对噪声测试的精度形成干 扰。我司环境噪声在线监测系统使用的户外传感器已获得中国计量器具型式批准认证证书CPA，该户外传感器能在保证防风、防雨、 防尘、防鸟停的同时，仍然能保证传声器的频率响应达到GB/T3785-2010中对2级传感器的频率响应要求。

噪声采集分析单元

噪声采集分析单元具有信号采集和数据分析功能，同时可以保证数据存储。环境噪声在线监测系统的噪声采集分析单元不是简单 的内部放置一台声级计进行信号采集，而是用了一台工业级工控机，专门开发了适合噪声自动监测系统的信号采集软件。

通信单元

实现噪声站到噪声监测系统软件服务器的数据通信。环境噪声在线监测系统采用4G无线通信的方式，该方式能够满足系统的基本 数据的传输，同时也能保证传输的稳定。

电源控制单元

供电力供应，防止外部电源抖动对测量精度的影响，保护噪声监测站免受外部浪涌攻击。

4G无线通讯模块

采用LTE3GPPRel.11技术，支持最大下行速率150Mbps和最大上行速率50Mbps；同时在封装上兼容移远通信UMTS/HSPA+ UC20模块以及移远通信多网络制式LTECat3模块，实现了3G网络与4G网络之间的无缝切换。保证设备数据稳定快速上传。

机箱

环境噪声在在线监测系统采用全天候防护箱，采用防腐防锈材质，符合IP55标准，用于放置噪声采集分析单元、数据采集板、 电源控制单元等，起到防风、防雨、防盗的作用。

GPS定位模块

我司配置的GPS定位模块是一款高性能BDS/GNSS全星座定位导航模块，采用完全自主知识产权的低功耗GNSSSOC芯片—AT6558 ，支持多种卫星导航系统，包括中国的BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS 以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS）。ATGM332D-5N是一款真正意义的六合一多模卫星导航模块，包含32 个跟踪通道可以同时接收六个卫星导航系统的GNSS信号，并且实现联合定位、导航与授时。具有高灵度、低功耗、低成本等优势，实时 定位设备所处位置。

立杆辅件

架杆和支架采用防腐防锈全金属材质，可方便地进行声校准和维护，有可靠的防雷电设计和接地设计，材质与结构的有效设计 寿命不少于10年。

球机摄像头及拾音器

实现现场环境的实时监控，数据超标可实现现场环境录像以及环境噪音拾取，通过平台回放功能可查看现场实际情况。

音柱

该配置可实现远程喊话功能，管理人员可通过远程摄像头进行现场查看情况，如发现有噪声严重污染行为可远程通过APP进行 喊话,现场人员听到指示后进行整改，同时可通过现场设备拾音器与后台管理人员对话。

声学探头

声学探头采用先进的声音成像算法，通过几十个高精度麦克风同时采集声音信号，在内置芯片上实时处理，生成声音云图，将 声音可视化，从而定位噪声污染点位。最新升级覆盖区域，实现超大范围抓拍。

普通款

普通款工业企业噪声在线监测系统，核心传感器采用常规噪声传感器 （量程：40-120dB 精度±3dB），配合高清LED显示屏展示实噪声数值。 该配置适用于对噪声监测要求不高、网格化布点、低成本的特点，但功能 较少。

二级声级计款

二级声级计款工业企业噪声在线监测系统，核心传感器采用二级声级计（测量范围：30 dB A～130 dBA；频率范围：20 Hz～12.5 kHz；频率计权：A、C、Z 计权；测量精度：±1dBA） ，符合GB/T 3785.1-2010和IEC 61672-1:2013标准对2级声级计的要求，用于测量各类噪声的 频率计权和时间计权声压级、等效连续声级、暴露声级、统计声级等多种声学评价量，它具有积 分平均、并行测量、统计分析、24h测量、1/1倍频程和室内噪声等6种工作模式供用户选择，同 时仪器还提供了低频A频率计权，用于二次辐射噪声测量。通过物联网技术与现场端仪器仪表进行互联互通，完成对环境噪声数据实时采集，并对采集 数据统计分析，频率计权分析、计算噪声值，是一种简易型的户外噪声自动监测系统。配备高清 球机摄像头可实现云台监控、超标抓拍功能，扬声器（音柱）可进行远程喊话，帮助管理者对现 场行为进行及时喊停。声学探头通过几十个高精度麦克风同时采集声音信号，在内置芯片上实时 处理，生成声音云图，将声音可视化，从而定位噪声污染点位。该配置相比普通款式，核心传感器更加精准，功能更加丰富，适合对噪声监测设备有一定国 标要求、数据要求、功能要求的监测点位。

系统组成

感知层

由前端工业企业噪声监测系统设备组成，并通过4G无线网络把监测数据传输到服务器。

平台层

接收到来自感知层的实时数据进行分析，利用大数据分析进行数据处理和归集整理。

应用层

通过平台可直观、形象地实时显示各个监测点位和整个区域的噪声污染情况，并提供异常报警，区域噪声污染变化趋势等多 种服务。管平台能够稳定可靠地运行，并节约存储空间。

产品特点

1、集成度高，方案灵活：系统可扩展颗粒物（TSP/PM2.5/PM10），温湿度，气象要素、人流量、车流量、视频监控。

2、配备风罩，当在有风的场合下进行测量时可以使用风罩以降低风噪声的影响。

3、数据集采集、传输、发布显示于一体。通过集成高，灵活的方案，模块化部署，可以全方位满足不同场合使用需求。

4、无工具拆卸，方便点位迁移与设备维护。

5、多媒体显示：可配单色，双色，三色，全彩，可对显示界面进行定制，附加显示时间日期等信息。

6、LED 无线信息发布平台：操作专业简捷、管理方便，传输稳定，可靠性高；可以传输文字等节目信息，不受距离限制，

7、应用广泛；终端掉线上线后可以实现续传，节省流量。

8、超标录音：噪声数据超标，及时触发摄像头录音功能，需配备拾音器。

9、24小时自动监测，无需人工干预，稳定可靠。

10、可通过设置报警条件进行噪声超标报警。

11、结合WEB界面PC端云平台和手机端应用随时随地查看实时数据、统计曲线、噪声污染趋势预判等信息，高效管理管控噪声污染。

特色功能

A 恒温加热装置

为适应北方超低温气候环境，设备配备了恒温加热装置，在设备上设置恒温加热装置，当环境温度低于装 置设定的温度时，自动启动加热保持恒温，避免设备因温度太低而影响设备运行。

B 断网续传

为预防设备出现断网现象，从而导致监测数据丢失，我司特开发了断网续传功能，当设备监测到网络中断时 ，自动将监测数据保存至本地，待检测到设备恢复网络后，自动将断线的这段时间里所监测到的数据上传至 服务器保存。

C 超标报警

设备可设置报警阈值，支持远程设定，当噪声数据超过该数值，设备自动报警并上传至监管平台，通过PC 端平台或移动微信端提醒监管人员，如设备端配备报警器，可自动联动报警器进行声光报警。

D 远程喊停

具备远程喊话功能，当监测数据超过阈值报警后，监管人员可从监控视频上查看现场情况，是否有进行处理 ，若超标一直未曾改善，监管人员可在APP上进行远程喊停操作，勒令现场停止噪声污染行为。

F 超标录音

配备拾音器，支持数据超标触发录音功能及远程回放功能，可查看现场画面及声音同步播放。

 远程校准 具备远程自动校准功能，通过远程发送ACT命令开启静电激励器，静电激励器默认产生94dB的声压级，对传 声器进行远程校准，保证数据准确性。

G 声源定位

搭载噪声声源定位功能，通过精确定位与麦克风相位匹配等算法，直观的展现声源的方向： 可视化的噪声源图形，水平 360°，垂直 180°，对于噪声来源方向分辨率精确到 1°可排除其他方向的噪声干扰，只关注指定区域声源大小，完美适用于工地厂界噪声监测、机场飞机噪声监测 等有确定水平方向或垂直方向监测目标的任务。

H 噪声源识别

基于噪声源特征库和机器学习技术，实现对超标音频文件、异常音频文件进行匹配识别分析，识别超标或异 常噪声源特征种类，并标注时间标签，其中包括以下噪声声源种类： (1) 交通噪声: 包括机动车辆、船舶、地铁、火车、飞机等发出的噪声。由于机动车辆数目的迅速增加，使得 交通噪声成为城市的主要噪声来源。 (2) 工业噪声: 工厂的各种设备产生的噪声。工业噪声的声级一般较高，对工人及周围居民带来较大的影响。 (3) 建筑噪声: 主要来源于建筑机械发出的噪声。建筑噪声的特点是强度较大，且多发生在人口密集地区，因 此严重影响居民的休息与生活。 (4) 生活噪声:包括人们的社会活动和家用电器、音响设备发出的噪声。

应用场景

社会生活噪声监测特别是城市公园、住宅小区、广场等。酒吧、KTV等商业营业场所，商业街。机关单位，学校幼儿园等。

噪声监测站参数指标

外观及结构

噪声监测站计量器具部分具备计量器具形式批准证书CPA和产品铭牌，铭牌上具有仪器名称、型号、生产单位、出厂编号 、制造日期、准确度等级和制造商等。

各零部件连接可靠，表面无明显缺陷，各操作键使用灵活，定位准确。 各显示部分的刻度、数字清晰，涂色牢固，无影响读数的缺陷。 机箱防尘防水性能符合GB4208中IP55的要求。机箱外壳耐腐蚀。 安装牢固，根据用户自身地理位置，在一般地区能经受10级风力，在沿海地区能经受12级风力。

环境条件

各零部件连接可靠，表面无明显缺陷，各操作键使用灵活，定位准确

①　环境温度：-30-50℃。如噪声监测子站布设在其他温度环境中，可采取措施保证仪器能正常工作。

②　环境相对湿度：0-100%（不凝结）。

③　静压：65 kPa～108

噪声监测前端主要特点

1、采用数字信号处理技术。 可选实时频谱分析。 具有统计分析功能、频谱分析功能、总值分析功能和噪声事件报警等。

2、配合气象模块可以实现对户外传声器自动加热去潮。 数据超标可实现现场环境录像以及环境噪音拾取，通过平台回放功能可查看现场实际情况。 可通过远程摄像头进行现场查看情况，如发现有噪声严重污染行为可远程通过APP进行喊话。

3、系统自动或远程校准。 自动录音并上传。 配合中心服务器上的环境噪声自动监测系统软件可以采用精密法测量噪声。

4、具有后备电源，停电时仍然可以保证系统的正常运行24小时以上。 配合GPS模块，可以达到5m/s的精确授时和定位。

噪声监测站主要技术参数

传声器：预极化电容式2级工程测量传声器，自由场型频率响应，标称直径12.7mm，标称声压灵敏度为50mV/Pa（标称声 压灵敏度级为-26dB，参考值为1V）。

频率范围：20Hz-16kHz。

频率计权：A计权、C计权、Z计权。

时间计权：F(快)、S(慢)、I(脉冲)。

低频计权：16Hz～200Hz（用于二次辐射噪声测量）

测量范围：30dB（A）-130dB(A),40dB（C）-130dB(C)，45dB（Z）-130dB(Z)

性能等级：性能达到GB/T3785和IEC616722级的要求。

普通声级计

OSEN-Z02型声级计的主界面可作为普通声级计使用，主要测量：

测量A频率计权F时间计权声级；

测量A频率计权F时间计权最大声级；

测量A频率计权F时间计权最小声级。

积分平均

OSEN-Z02型声级计的测量模式有积分平均，该模式下频率计权有A、C和Z计权，时间计权有F、S和I计权，提供操作者选择合适 的频率和时间计权测量，主要测量：

时间平均声级（等效连续声级）；

1 s短期时间平均声级（短期等效连续声级）；

时间计权声级；

C频率计权峰值声级；

时间计权声级的最大值；

时间计权声级的最小值；

归一化8 h平均声级；

声暴露级；

声暴露；

噪声计量（参考声级为90 dB，参考持续时间为8 h，交换率为3 dB）；

测量持续时间；

测量流逝时间

统计分析

OSEN-Z02型声级计的测量模式有统计分析，该模式下频率计权仅为A计权，时间计权仅为F计权，主要测量：

A频率计权时间平均声级（等效连续声级）；

1 s短期A频率计权时间平均声级（短期等效连续声级）；

A频率计权F时间计权声级；

A频率计权F时间计权声级的最大值 A频率计权F时间计权声级的最小值；

A频率计权声暴露级；

累积百分数声级（统计声级）LN（百分数N默认为5、10、50、90和95，用户也可在设置中更改，N＝1～99）;

标准偏差；

测量持续时间；

测量流逝时间；

并行测量

OSEN-Z02型声级计的测量模式有并行测量，该模式下频率计权有A、C和Z计权，时间计权有F、S和I计权，并行对频率和时间计 权声级进行测量，主要测量：

各时间计权声级（Lp）；

各时间计权声级的最大值（Lmax）；

各时间计权声级的最小值（Lmin）；

各时间平均声级（LeqT,等效连续声级） 各频率计权峰值声级（Lpeak）；

声暴露级（LE）；

测量持续时间；

测量流逝时间；

24h测量

OSEN-Z02型声级计的测量模式有24h测量，该模式下频率计权仅为A计权，时间计权仅为F计权，主要测量：

昼/晚/夜等效声级 Lden；

昼间等效声级 Ld；

晚间等效声级 Le；

夜间等效声级 Ln； 24 h 和每小时的：

——A频率计权时间平均声级（等效连续声级）；

——1 s短期A频率计权时间平均声级（短期等效连续声级）；

——A频率计权F时间计权声级；

——A频率计权F时间计权声级的最大值；

——A频率计权F时间计权声级的最小值；

——A频率计权声暴露级；

——统计声级LN （百分数N为5、10、50、90和95）；

——标准偏差 SD。

室内噪声

OSEN-Z02型声级计的测量模式有室内噪声测量，该模式下频率计权仅为A计权，时间计权仅为F计权，主要测量：

31.5Hz频带声压级值（不计权）、最大值、最小值；

63Hz频带声压级值（不计权）、最大值、最小值； 125Hz频带声压级值（不计权）、最大值、最小值；

250Hz频带声压级值（不计权）、最大值、最小值； 500Hz频带声压级值（不计权）、最大值、最小值；

A 频率计权等效连续声级、最大值、最小值。

1/1倍频程

OSEN-Z02型声级计的测量模式有1/1倍频程测量，包含11个1/1倍频程滤波器中心频率：16 Hz、 31.5 Hz、63 Hz、125 Hz、 250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz和16 kHz。该模式下频率计权有A、C和Z计权，时间计权有F和S计权，提供操作者 选择合适的频率和时间计权测量，主要测量：

各频带时间平均声级（LeqT,等效连续声级）；

各频带计权声级最大值（Lmax）；

各频带计权声级最小值（Lmin）；

A计权时间平均声级、最大值、最小值；

C计权时间平均声级、最大值、最小值；

Z计权时间平均声级、最大值、最小值

全天候户外传声器单元

符合标准：IEC61672：2002Class1。

灵敏度：约32mV/Pa

频率范围：10Hz~20kHz

衰减风噪声：>30dB

操作温度：-25℃~55℃

操作相对湿度：0~100%（不凝结）

动态范围：30~140dB(A)

系统校准：自带静电激发器，可自动校准，也可采用声级校准器进行声校准

校准声压：90dB,频率1kHz，准确度±0.3dB

防雨等级：符合IP55标准

加热驱潮：5V，200mA

我公司生产的户外传声器单元具有防风、防雨、防鸟停功能，工作温度范围宽。加热驱潮功能使它可以工作在较潮湿的环境下。 使用静电激发器进行自动校准，传声器的灵敏度归一化到31.6mV/Pa，户外传声器和声级计可以互换，户外传声器可以从容物柜上取 下，直接装在声级计上以方便送检、方便修理。用户还可以用声级校准器进行校准，以确定系统及静电激发器的准确性，这种设计保 证了系统的测量精度及自动校准的精度。户外传声器声波的入射方向为90°，在20Hz到8kHz的频率范围内自由场响应是平直的（误差 小于±2dB）。当风速小于10m/s时，可提供>30dB(A)的风噪声衰减量。当风罩受到雨淋而吸满水时，户外传声器灵敏度变化小于1 dB，自由场频率响应仍符合IEC61672-2002中对2级仪器的要求。

数据采集控制单元

自动录音，当达到录音的启动条件时可以自动录音，每次录音最长1分钟。 文件格式为WAV格式。 传输方式：在传输网络空闲时，录音文件会自动上传，并保持在服务器电脑硬盘中。

主要监测项目

各小时的等效声级“Leqh、累积百分声级L10.L50,L90、最大值Lmax、最小值Lmin和标准偏差SD。 昼间等效声级Ld、夜间等效声级Ln和夜间最大声级Lmax。 小时有效采集率及昼间、夜间有效采集率。

有选配气象监测单元的，记录监测时间段的气象参数（如：风速、风向、温度、湿度、气压等）和天气情况（如：雨雪、所 电等）。并统计分钟平均风速和分钟降水量、小时平均风速和小时降水量。

数据有效性

凡是自然界、人类活动中可能出现的各类声音，均不得视作异常值而予以剔除。

因仪器故障、断电等原因造成部分数据缺失时，小时等效声级Leqh监测时间低于45min（可间隔）则数据无效：每日内昼 间等效声级L描监测时间低于13h（可间隔）则数据无效：每日内夜间等效声级乙的监测时间低于7h（可间隔）则数据无效。

监测数据统计

计算各测点每日昼间、夜间等效声级，参照GB3096按监测点次分别统计昼间、夜间达标率。 其余监测项目可用于相关的分析。

测点位置

测点布设

根据社会生活环境噪声排放标准（GB22337-2008），噪声排放源、周围噪声敏感建筑物的布局以及毗邻的区域类别，在社会生 活噪声排放源边界布设多个测点，其中包括距噪声敏感建筑物较近以及受被测声源影响大的位置。

测点位置规定

一般情况下，测点选在社会生活噪声排放源边界外1m、高度1.2m以上、距任一反射面距离不小于1m的位置。

当边界有围墙且周围有受影响的噪声敏感建筑物时，测点应选在边界外1m、高于围墙0.5m以上的位置。

当边界无法测量到声源的实际排放状况时（如声源位于高空、边界设有声屏障等），应按测点选在社会生活噪声排放源边界 外1m、高度1.2m以上、距任一反射面距离不小于1m的位置设置测点，同时在受影响的噪声敏感建筑物户外1m处另设测点。

室内噪声测量时，室内测量点位设在距任一反射面至少0.5m以上、距地面1.2m高度处，在受噪声影响方向的窗户开启状态 下测量。

社会生活噪声排放源的固定设备结构传声至噪声敏感建筑物室内，在噪声敏感建筑物室内测量时，测点应距任一反射面至少 0.5m以上、距地面1.2m、距外窗1m以上，窗户关闭状态下测量。被测房间内的其他可能干扰测量的声源（如电视机、空调 机、排气扇以及镇流器较响的日光灯、运转时出声的时钟等）应关闭。

声环境自动监测数据统计分析平台

系统概要

声环境自动监测数据统计分析平台是由我司过十年的噪声应用管理经验沉淀，打造满足用户全方位噪声业务管理需求的应用软件 ，符合国家声环境质量自动监测标准（HJ906和HJ907）要求，是在全国广泛应用的专业噪声自动监测管理系统。本系统可实现对噪声污染源监测点实时排放水平监测的同时，能够自动预警噪声超标排放行为，通过智能分析噪声源特征，自 动联动摄像头抓拍取证，形成超标事件告警信息，当场提醒发出噪声的主体自行整改，同时通知执法、监管部门予以督导落实。通 过电脑端、手机端等方式对噪声污染排放状况进行实时跟踪、视频监控、超标录音、超标报警、历史查询、现场执法等功能，具有 现场报警、报警推送等多种报警通知,为噪声数据网络化管理、实时数据分析提供了有力基础。声环境大屏，显示所有前端设备的实时状态、监测数据和噪声污染扩散图，便于管理部门更好地实施污染排放情况的全局监控、 预警和协调调度，及时控制超标排放，避免环保污染扩大。通过平台可以实时查看到噪声监测点分布、进行噪声问题定位，通过数 据分析进行故障诊断、噪声治理等工作。

系统拓扑图

传输服务层

  统一设立当地噪声环境监管平台，云存储就是将储存资源放到云上供人存取的一种新兴方案，将各类数据存储到 “云”，确 保监管平台能够稳定可靠地运行，并节约存储空间。

监测感知层

包括建筑施工噪声；工业企业厂界，仓储物流园噪声；道路交通 噪声；社会生活噪声（特别是城市公园、广场等，酒吧、KTV等 商业营业场所，商业街，机关单位，学校幼儿园）等功能区噪声 在线监测设备等监测到的数据进行接入，系统将采集到的监测数 据利用网络传输至噪声环境监管平台，实现数据的共享与对接。

应用层

应用层：旨在建设一套服务于当地环境监管部门和 周围社会公众的智能监管保障体系。平台实现噪声 污染源在线监测数据共享与对接，信息管理，预警 报警，大数据一张图等功能，并配备移动APP方便 用户随时随地查看当地监测点位情况、提供设备运 维功能、提供相关执法部门现场执法等功能。

系统架构图

01采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测数据的信号进行采集和处理。

02校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

03 运行监控系统：俗称电子狗程序，负责监视所有业务子系统的运行。 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。

04 外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

05 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。

系统功能

噪声监控-区域数据

对当前区域内的站点设备数据进行统计总览，其中包括了设备总数信息、噪声分类统计、站点昼夜达标率、当天设备告警列表等 信息进行查看。

噪声监控-站点详情

站点详情是主要使用的功能界面，展示站点地图位置、基本信息、历史数据、视频监控、当前告警列表、实时气象数据、实时瞬 时声级数据、数据采集率等数据，当账号下有多台设备时，可通过图标提示（离线、在线、报警、分区）显示各个点位的设备状态， 点击地图图标可进行设备选择；也可通过操作：选择设备进行其他设备的快速选择。

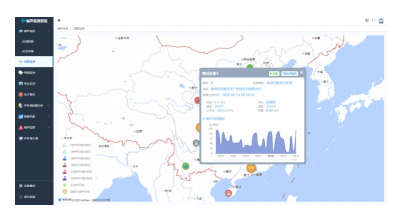

地图监测

聚合点展示聚合设备台数，调用高德地图显示设备安装点位，用 不同的设备标识区分不同设备的类型，再次点击可以显示实时数 据，并可点击详情页进入设备主界面。

视频监控

设备的监控预览，可实现球机云台控制、视频回放、远程喊话 等功能。

状态总览

状态总览可查看账号下所有设备的运行状态、设备信息，可通过设备编号、监测类型、行政区、设备名称、状态类型进行快速搜 索，点击查看详情可跳转到设备详情页面。

电子围栏

可划定电子围栏区域，当设备定位超过设定区域时，可实现报警功能，并将报警信息推送到相关负责人。

声环境质量分析-长期均值

计算各监测点位每月、季、年的昼间、夜间等效声级能量平均值,参照《城市区域环境噪声标准GB-3096》中相应的环境噪声限 值进行分析评价。

声环境质量分析-分布趋势

统计每月、季、年各监测点位昼间、夜间等效声级的分布情况，分析此点位常态噪声水平及突发事件时噪声水平。

声环境质量分析-站点对比

从各类功能区月、季、年的昼间、夜间平均等效声级，24小时的变化趋势，12个月的变化趋势及超标情况等方面，分析各类功能 区特点。

声环境质量分析-噪声地图

噪声数据地图可视化展示，可以使用时光轴对数据进行播放和回放，实现噪声溯源。

数据采集-历史数据

各站点历史数据的展示，可以用图表,数据表等方式展示，支持数据类型、查询时间、展示参数选择，支持图形显示/表格显示切 换，支持导出表格至本地。

数据采集-数据报表

支持用户自定义统计周期及报表报告模板，数据报表报告支持表和图形等方式，可导出至本地进行保存。

数据采集-状态监控

统计设备状态事件（电力中断、通信中断、设备故障等事件），支持生成故障统计报告，包括设备数据上传,传输的情况统计，支 持导出设备事件记录表。

数据采集-现场录音

可以选择设备噪声录音文件，并支持播放（支持快进、暂停、重播、倍数设置等功能）、标记录音事件和上传录音功能。

数据采集-数据审核

对各时段噪声监测数据能设置异常值判断条件(不满足数据采集率规定的数据、不符合相关规范气象条件的数据、子站监测设备 故障产生的随机值等)对异常数据进行标记和提示，支持对数据进行人工审核。

噪声监管-噪声告警

噪声设备超过所设定的标准时进行告警，并联动现场摄像头进行抓拍照片，上传至监管平台，并推送报警信息到相关负责人。

噪声监管-历史告警

噪声设备的对应的历史告警记录查看，并支持导出告警报告。

噪声监管-条文管理

对噪声的文书制作做需要的条文进行管理，有效帮助监管部门进行噪声政策管理。

噪声监管-信访列表

可无缝对接相关政府平台、民政平台等，针对对居民的投诉进行统计分类(建筑、工业、城市、交通等)，并显示信访相关信息。

噪声监管-监督执法

提供监督执法功能模块，对噪声污染事件进行登记、上报、处理。

噪声监管-执法台账

进行监督执法的留痕记录，保留执法记录，文书记录等。

噪声监管-噪声名录

记录在册重点噪声监管单位列表（被投诉次数、对应处理记录等）。

检查维护-维护档案

记录设备的基本信息，和故障事件，以及设备的检修记录。

检查维护-维护任务

支持保养维护过程执行在线跟踪、记录与评估。实现预测性保养及计划性维护，消除大面积盲目定期大修与保养的大量无效人工 ，效果更加显著，并能够延长相关设备寿命。

检查维护-维护台账

维修和保养的服务过程全程跟踪记录并归档。

系统管理-用户管理

系统可分系统管理员、普通代理商、普通用户三级用户权限管理，各级管理员可查看和管理自己权限范围的的设备，并且可新增 用户和删除用户。

系统管理-设备新增

将新设备添加到系统平台，可标记设备的地图定位，便于后续数据查看和管理。

系统管理-设备管理

对接入平台系统的设备进行管理，包括信息修改、视频设置、删除设备等操作。

系统管理-报警规则

对设备每个参数报警规则进行设置和修改。

平台接口

支持噪声监控系统数据接口的开放，可实现数据的交换和共享。

声环境大屏

通过大屏数据展示、数据分析、电子地图全览系统内所有监测点的实时状态、数据信息和现场实况，并配置相应的各类数据查阅 功能，为对噪声的污染排放实时监控、预警和协调调度提供有力的辅助手段。

手机端

智能云数据分析软件（包含有微信公众号、微信小程序、APP），基于在线式环境监测系统，向客户展示实时监测数据、及最 近48小时历史数据、最近30天日平均历史数据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备 所在区域的环境污染情况。为用户提供精准稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

实时数据：智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟，智能云是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

历史数据：支持多种历史数据的查询，并能够实现不同数据之间的关联查询（比如将噪声与同时段的气象、车流量一起查询显示），可对噪声有效数据进行筛选。

超标报警：可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史。支持噪声事件录音、超标拍照、超标录像和远程质控功能，同时关联当时的噪声、气象和车流量数据。

设备管理：可查看设备是否在线、用户单位信息及地理信息。

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。微信端可以接收反馈意见到奥斯恩公众号管理者。
