方案背景

湿地与人类的繁衍、生存及发展息息相关，是人类最重要的环境资本之一，也是自然界富有生物多样性和较高生产力的生态系 统，具有巨大的经济、社会和环境价值。近年来，作为《湿地公约》缔约国之一，我国政府对湿地资源的保护、开发和合理利用极 为重视，更是部署了一系列的保护工作。但由于早期，人们对环境的漠视、认识水平的局限以及对经济利益的单纯追求，长期以来 在围垦、基建占用、环境污染、过度捕猎、泥沙淤积、不合理水利工程建设等诸多因素的不断叠加作用下，湿地资源遭受了严重的、 不可逆转的破坏。牵一发而动全身，湿地是由水文、土壤、大气成分和小气候相互作用构成的特有生态环境,而构成这一环境的任一 因素的改变,都会导致湿地生态系统的变化，因此，当它受到自然或人为活动干扰时,生态系统稳定性受到一定程度破坏,进而影响生物 群落结构，湿地生态系统以肉眼可见的速度消失、破坏和退化，给经济和社会带来极大的危害，严重影响可持续发展。

奥斯恩在充分考虑对于生态环境监控和集中管理的应用需求后，利用物联网技术、数据通讯技术、地理信息技术等，建立完善 湿地公园的监测体系，全面掌握湿地公园的动态变化情况，为湿地公园的管理、科学研究、有效管控和合理利用提供及时、准确的参考资料，对于保护湿地、维持湿地生态功能、实现经济的可持续发展都具有重大意义。

系统概述

该系统包含监测终端站和软件平台的整体系统组合，用于解决湿地公园生态环境的连续监测，环境信息实时采集、上报、展示， 以及污染环境预警发布，提醒等。对公园的气象环境、土壤环境、水质环境以及空气质量进行24小时不间断监测。数据通过GPRS无 线传输到云平台，各级管理人员可以通过电脑、手机远程访问查看数据。数据可以连接大屏，对外发布。

系统组成

感知层：由前端空气环境、土壤环境、水质环境等相关传感器，视频监控等前端监测设备组成，并通过4G无线网络把监测数据传输到服务器。

平台层：接收到来自感知层的实时数据进行分析，利用大数据分析进行数据处理和归集整理。

应用层：通过平台可直观、形象地实时显示各个监测点位和整个区域的空气质量状况，以及污染物浓度水平，并提供异常报警，区域空气质量变化趋势等多种服务。

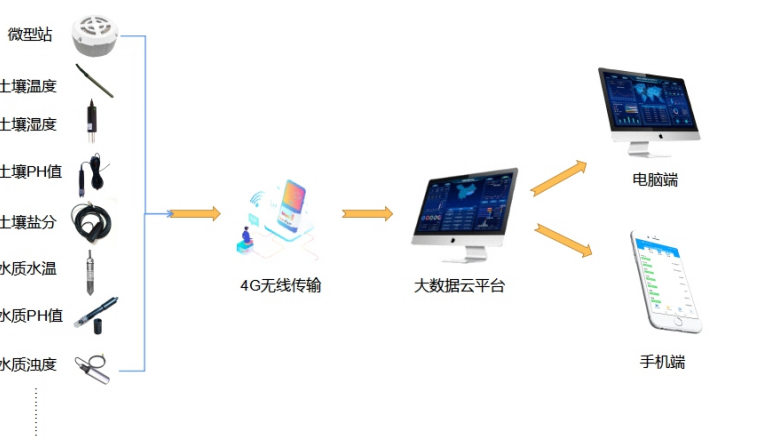

系统拓扑图

技术参数

空气环境监测系统

OSEN-AQMS微型环境空气质量监测系统，集数据采集、存储、传输和管理于一体的无人值守的 环境监测系统，能全天候、连续、自动地监测环境，监测的参数有PM2.5、PM10、SO2、NO2、CO 、O3以及VOC，备北京计量院的检测认证，并获得国家环境保护产品认证（CCEP认证）证书。

土壤环境监测系统

OSEN-TR土壤环境监测系统是一款集土壤湿度、土壤温度、土壤PH值、土壤盐分电导率等土壤 要素的智能采集、存储、传输和管理于一体的无人值守的检测设备，用户可以通过与仪器配套的功能 强大的上位机软件遥测和管理土壤水分情况。

水质环境监测系统

OSEN-SZ水质环境监测系统广泛应用于湿地公园、河道、水库等场景。综合应用传感器技术、自 控技术、无线通讯技术，对水质中的PH值、溶解氧、浊度、电导率、氨氮、水温、水位、COD、叶绿 素等进行24小时实时监测。节省了大量人力物力，大大提供数据的连续性、实时性和有效性。

产品参数

1、实时监测空气环境、土壤环境、水质环境等要素监测参数； 多通道数据采集接口，3路232和3路485接口，支持MODBUS协议，超标报警推送、超标告警查询、全天候24实时在 线监测，可集成多种传感器探头，并获得了软件著作权--多通道多线程实现交互软件著作权。

2、支持插入U盘自动升级软件程序功能，并获得了软件著作权--自动重启与U盘升级软件著作权； l 微电脑监测数据采集仪具有气象数据采集、实时时钟、定时存储、参数设定、参数和历史数据掉电保护等功能； 可以配套多种户内户外型显示屏，显示屏可选单色、双色、全彩屏，液晶屏。

3、  LED无线信息发布平台：操作专业简捷、管理方便，传输稳定，可靠性高；可以传输文字等节目信息，不受距离限制 ，应用广泛；终端掉线上线后可以实现续传，节省流量； 数据浏览功能。能提供局域网数据浏览、互联网数据浏览、手机数据浏览等多种数据浏览途径供用户选择。

4、硬件和软件均采用模块组合式开放性设计，可灵活组合使用；主机可通过集线器接入不同类型的传感器，互不影响精度； 配备LCD触摸屏操作模块，支持历史数据查看、实时数据查询、报警阀值设置、上传中心IP设置等功能； 具备数据超标联动报警功能，可联动报警灯、雾炮机、摄像头抓拍等。

5、有线传输方式：通过标准USB/RS485通讯接口，与监测中心PC机有线连接，实时传送采集数据； 无线传输方式：.可以通过GPRS上传，所测量数据可通过一键发送或设置数据发送间隔，实时发送到至服务器上，网页 和手机APP查看数据，无论在任何地方只要能上网，均可查看下载数据。

6、低功耗设计，增加系统监控和保护措施，防止电源短路或外部干扰而损坏，避免系统死机； 数据存储：可存储一年以上的原始监测数据，并可通过有线或者无线方式显示到LED屏幕上或者云平台软件； 定位功能：内置GPS定位模块，内置实时时钟，具有北斗自动校时功能。可实时显示采集点经纬度并保存。

系统框架

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，采集端并非属于本系统的一部分，图中给出只是为了方便描述。

02 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 设备参数状态处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

06 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

07 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。

08 运行监控系统：俗称看门狗程序，负责监视所有业务子系统的运行。

09 外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

技术特点

1、云平台支持多种监测仪器（微型空气站、水质监测站、土壤墒情监测站、扬尘在线监测站、噪声数据、在线油烟监测数据等） 数据同时接入，实现各项监测数据的同屏展示和查看，为准确分析环境状况，提供全面的数据支撑。

2、调取全市国控站点空气质量数据，同屏输出；数据展示功能与天地图相结合，运用空间分析技术展示不同地点噪声时空变化 功能概述；多站点数据比对分析曲线展示；巡航移动轨迹绘画，适用于走航监测设备； 自动生成日报、周报、月报分析报表，报表自动填充。

3、实时监控前端监测设备传感器状态，及时上报故障信息； 报警信息推送，数据异常、超标，传感器故障等现象发生时，平台实时报警提示，并可推送至手机APP或微信公众号提醒； 数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管；移动APP、微信公众号服务，满足移动监管需求。

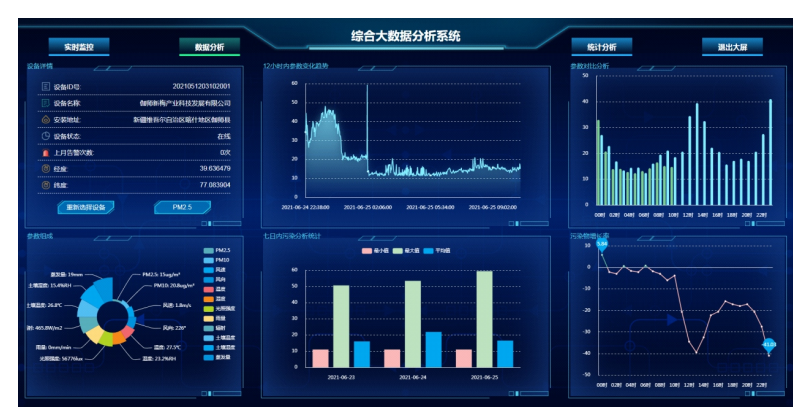

平台主要功能界面展示

手机APP

为满足客户移动监测的需求，我司开通了手机服务，可通过其远程监督控制的监测设备，凡是能使用APP的手机，都可通过登 陆设备账号，随时随地进行设备状态，数据的查询，方便快捷。

显示方案

我司提供多种大屏显示方式，方案灵活多变，效果自由组合。

LED显示

选配不同类型的LED单元板，可实现显示内容、颜色、排版、文字滚动效果等内容灵活多变、自由组合，可将文字、图片和视频示。

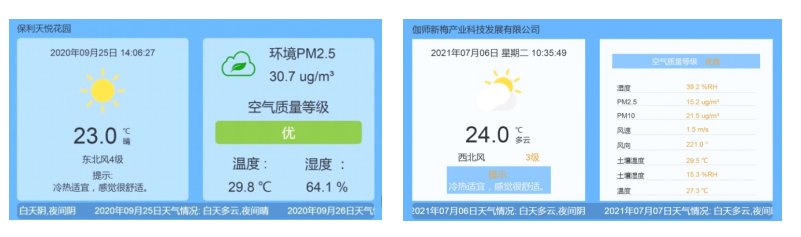

液晶屏显示

液晶屏视窗大屏软件，可同步显示天气预报、空气质量等级以及监测指标数据，显示效果可根据客户需求进行个性化定制。
