产品介绍

OSEN-QX智慧气象站监测系统是基于当今国际上通用的、先进的“物联网技术”、“云计算技术”、环境管理理念以及监测、 评估技术进行设计。广泛应用于景区、社区、农业、中小学校园等领域。低功耗，气象要素齐全，适合野外全天候监测。该系统主要由前端环境信息采集、数据传输模块、软件应用平台三部分组成，本系统可以通过监测基本的生态环境因子，如温 度、湿度、风速、风向、大气压、雨量、土壤温度、土壤湿度等，并通过设定报警阀值对数据进行质控。

产品分类

应用于景区、社区，通过对景区、 社区气象环境的监测，可以为游客出 行提供可以参考的数据支撑，为景区 环境保持方面提供参考依据；实时监 测周围环境数据，为社区居住人员提 供安全保障。

应用于农业环境，针对农业生态 环境实时监控以及和农业生产活动相 关的环境监测，可以在线监测农业环 境的气候因子，土壤环境因子，减少 农业灾害损失。低功耗，气象要素齐 全，适合野外全天候监测。

应用于中小学校园气象科普教 育及高等院校、科研院校校园气象 监测，测量基本的气象参数，支持 个性化定制，安装方便。

产品参数

产品特点

1、气象观测支架整体采用碳钢工艺，具有良好的防腐蚀性，规范地安装气象传感器，可长期运行于各种恶劣的室外环境， 适应各种复杂天气。 可以配套多种户内户外型显示屏，显示屏可选单色、双色、全彩屏，液晶屏。 LED无线信息发布平台：操作专业简捷、管理方便，传输稳定，可靠性高；可以传输文字等节目信息，不受距离限制， 应用广泛；终端掉线上线后可以实现续传，节省流量

2、工作温度为-20℃~50℃，工作湿度0~100%，抗风等级：≤75m/s。 主机可通过集线器接入不同类型的传感器，互不影响精度。 有线传输方式：通过标准USB/RS485通讯接口，与监测中心PC机有线连接，实时传送采集数据。 无线传输方式：.可以通过GPRS上传，所测量数据可通过一键发送或设置数据发送间隔，实时发送到至服务器上，网页 和手机APP查看数据，无论在任何地方只要能上网，均可查看下载数据。

3、低功耗设计，增加系统监控和保护措施，防止电源短路或外部干扰而损坏，避免系统死机。 主机数据存储容量大：设备内部配内存卡可本地存储监测数据。 定位功能：内置GPS定位模块，内置实时时钟，具有北斗自动校时功能。可实时显示采集点经纬度并保存。

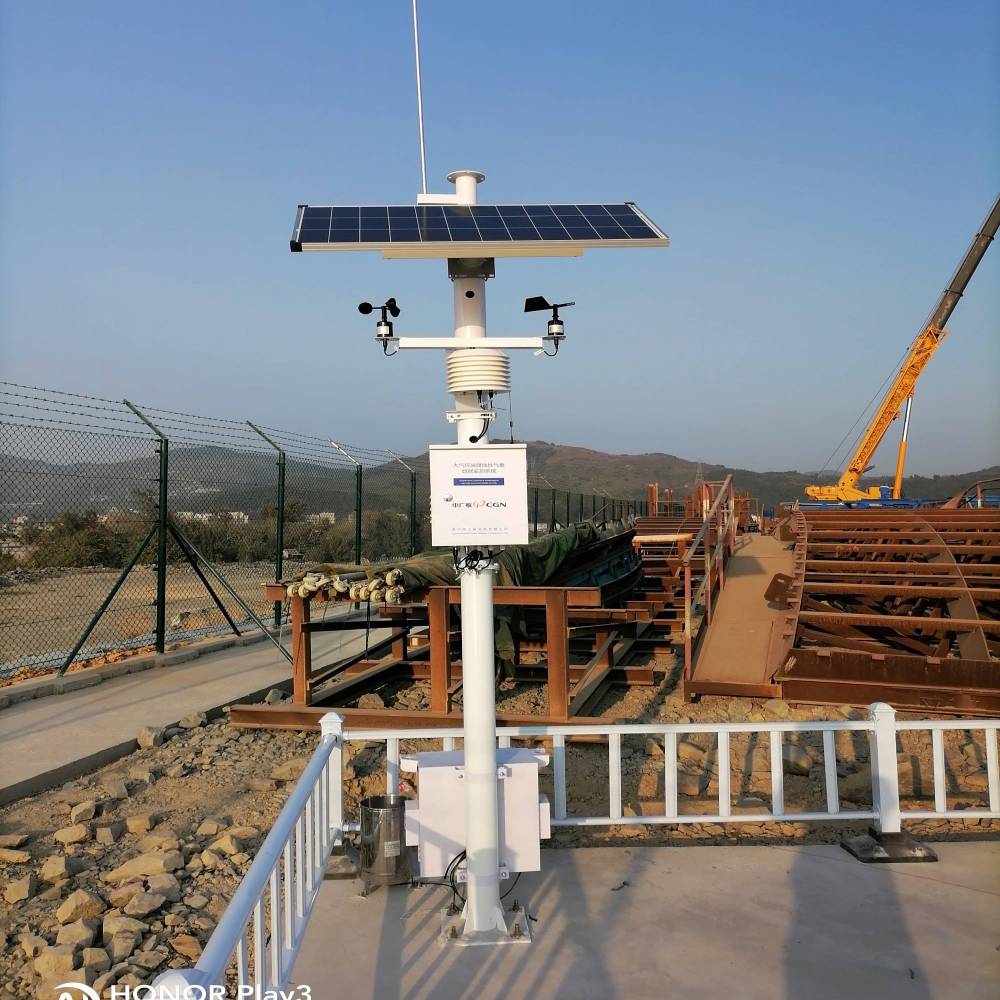

4、用于对风速、风向、雨量、空气温度、空气湿度、光照强度、大气压力等气象要素进行全天候自动监测。可以通过专业 配套的数据采集通讯线与计算机进行连接，将数据传输到气象计算机气象数据库中，用于统计分析和处理。 由气象传感器、气象数据记录仪、电源系统、野外防护箱和不锈钢支架等部分构成。风速、风向、雨量、大气压力等传 感器为气象专用传感器，具有高精度高可靠性的特点。气象数据记录仪具有气象数据采集、气象数据定时存储、参数设 定、友好的软件人机界面和标准通信功能，图形数据显示，有线通讯方式，在Windows2000以上系统环境即可运行,存 储数据，数据存储格式为EXCEL标准格式，可生成气象数据图表，供其它软件调用。

系统拓扑图

OSEN-QX气象自动监测站专为环境监测而开发的气象站。主要包括：安装于野外的气象监测仪，温度湿度、风速、风向、大气 压，数据采集器，GPRS 数据传输模块、数据接收服务器、客户机软件（服务器和客户端可为同一台电脑），LED 大屏幕。OSEN-QX气象自动监测站通过前端传感器将实时监测浓度数据，一路通过 GPRS 传输网络经过 Internet 发送服务器监控中心 （云平台），业主可登陆我司自主开发的WEB网页版云平台，查询数据，看数据曲线分析图，下载历史数据报表，查看数据运行电 子地图运行状况；另一路可通过RS485有线传输方式，数据传输到高清LED 屏幕上，实现实时同步更新。OSEN-QX气象自动监测站传输原理：数据是通过 GPRS 无线传输，原理是通过无线传输模块上的手机卡里面的流量传输数据。异地显示信息发布单元：数据是通过 internet 网络转 GPRS 网络，使用 GPRS 网络，把数据发送到无线传输模块上，最终由无 线模块转交给 LED 屏幕。

监测原理

温湿度传感器原理

温湿度传感器的组成部分主要包括湿敏电容和转换电路两部分，湿敏电容是由玻璃底衬、下电极、湿敏材料、上电极 等四个部分组成。湿敏电容的两个下电极与湿敏材料，上电极构成的两个电容成串联连接。湿敏材料是一种高分子聚 合物，它的介电常数随着环境的相对湿度变化而变化。当环境湿度发生变化时，湿敏元件的电容量随之发生改变，即 当相对湿度增大时，湿敏电容量随之增大，反之减小(电容量通常在48~56pf间)。传感器的转换电路把湿敏电容变化 量转换成电压量变化，对应于相对湿度0~100%RH的变化，传感器的输出呈0~1v的线性变化。

大气压传感器原理

大气压传感器主要的传感元件是一个对压强敏感的薄膜，它连接了一个柔性电阻器。当被测气体的压强降低或升高时 ，这个薄膜变形，该电阻器的阻值将会改变。电阻器的阻值发生变化。从传感元件取得0-5V的信号电压，经过A/D转 换由数据采集器接受，然后数据采集器以GPRS/RS485形式把结果传送给云平台/LED显示屏。

风速传感器原理

风速传感器由风杯、传感器主体、电路模块、传输电缆等装置构成。风速传感器的风杯通常由高耐候性、高强度、防 腐蚀和防水金属制造，可适应恶劣环境;电路模块具有极可靠的抗电磁干扰能力和高低电压保护能力，可确保主机在- 30℃~80℃，湿度0~100% 的环境中正常工作。由传感器风杯转动带动传感器轴承转动，再由光电转换进行数字量化 处理，从而计算出风速值（m/s ，1m/s = 3.6 km/h）。

风向传感器原理

光电式风向传感器的核心采用绝对式格雷码盘编码(四位格雷码或七位格雷码)，利用光电信号转换原理，可以准确的 输出相对应的风向信息;电压式风向传感器的核心采用精密导电塑料传感器，通过电压信号输出相对应的风向信息；电 子罗盘式风向传感器的核心采用电子罗盘定位绝对方向，通过RS485接口输出风向信息。

数据采集器原理

数据采集器是系统重要组成部分，数据采集系统整合了信号、传感器、激励器、信号调理、数据采集设备和应用软件 。当系统从前端传感器监测的数字信号和模拟信号时，数据采集器采集数据通过采集器处理成数字信号通过DTU传送 到上位机进行分析统计处理。

LCD触摸屏

配置7寸LCD触摸屏，用于现场数据查看，相关参数设置，人机交互体验度好，可以直观查看相关参数曲线分析图。 1.1 天气预报同步功能。

天气预报同步功能

可获取设备安装点区域实时天气预报同步到LED屏幕上显示 ，在向外展示实时监测数据信息时，同步展示天气预报。

系统框架

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测输出的信号进行采集和处理。

02 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

06 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。运行监控系统：俗称看门狗程序，负责监视所有业务子系统的 运行。

技术特点

1、云平台支持多种监测仪器（便携式检测仪、微型空气站、扬尘在线监测站、水质数据、在线油烟监测数据等） 数据同时接入，实现各项监测数据的同屏展示和查看，为准确分析环境状况，提供全面的数据支撑。

2、调取全市国控站点空气质量数据，同屏输出；数据展示功能与天地图相结合，运用空间分析技术展示不同地点 油烟时空变化功能概述。

3、实时监控前端监测设备传感器状态，及时上报故障信息。报警信息推送，数据异常、超标，传感器故障等现象发生时， 平台实时报警提示，并可推送至手机APP或微信公众号提醒

4、数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管； 移动APP、微信公众号服务，满足移动监管需求。

平台主要功能界面展示

手机端

智能云数据分析软件（包含有微信公众号、微信小程序、APP），基于在线式环境监测系统，向客户展示实时监测数据、及最 近48小时历史数据、最近30天日平均历史数据、设备在线状态并推送超标报警信息，综合分析管理数据，可实现远程查看了解设备 所在区域的环境污染情况。为用户提供精准稳定、有保障的参考信息，及时有效地对辖区内的大气污染状况进行诊断。

实时数据：智能云实时展示设备当前的各项大气监测指标污染值及设备的在线状态，数据更新周期为3分钟，智能云是一款数据接收、保存、显示、分析、管理的专业数据分析软件。

历史数据：支持多种历史数据的查询，并能够实现不同数据之间的关联查询（比如将噪声与同时段的气象、车流量一起查询显示），可对噪声有效数据进行筛选。

超标报警：可根据环保局管理需要设置阀值，超过规定浓度后进行报警，以便于管理部门快速响应。进行污染源排查并实施管控措施，超标报警提醒周期为10分钟，可查询告警通知历史。支持噪声事件录音、超标拍照、超标录像和远程质控功能，同时关联当时的噪声、气象和车流量数据。

设备管理：可查看设备是否在线、用户单位信息及地理信息。

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。微信端可以接收反馈意见到奥斯恩公众号管理者。
