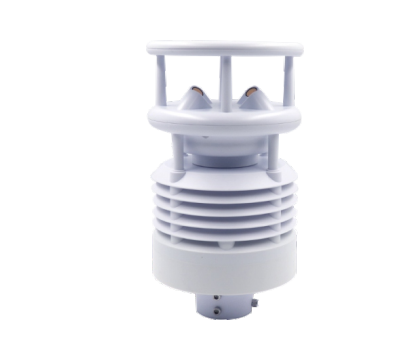

产品简介

（七要素微气象仪）是奥斯恩研发 的针对多领域气象参数进行监测的仪器。设备创新性地将气象标准七参 数（环境温度、相对湿度、风速、风向、大气压力、PM2.5、PM10、 噪声）通过一个高集成度结构来实现，可实现户外气象参数24小时连续 在线监测，通过数字量通讯接口将七项参数一次性输出给用户。

适用领域

OSEN6817B型扬尘在线监测仪（七要素微气象仪）是一套针对建筑工地施工、城市道路、小区环境的颗粒物、气象、现场视 频等数据的实时监控系统，本系统是依据环境保护部GB 3095-2012《环境空气质量标准》及GB 3096-2008《声环境质量标准》 所研发，通过有线或无线方式可以对工地区域扬尘进行实时有效的监测管理。

产品特点

1、标配监测温度、相对湿度、风速、风向、大气压力、PM2.5/10、噪声七项参数，RS485通讯，MODBUS协议通讯。 精度高、性能可靠，适用于户外气象恶劣环境领域。

2、实现参数采集、可选配我们的无线数据采集器，实现数据自动上传网络平台，手机客户端实时查看数据。 实时监测气象环境数据，成本低，适合网格化布点。

3、体积小、模块化设计，灵活布局。 数据采集采用32位高速处理芯片，稳定、抗干扰。

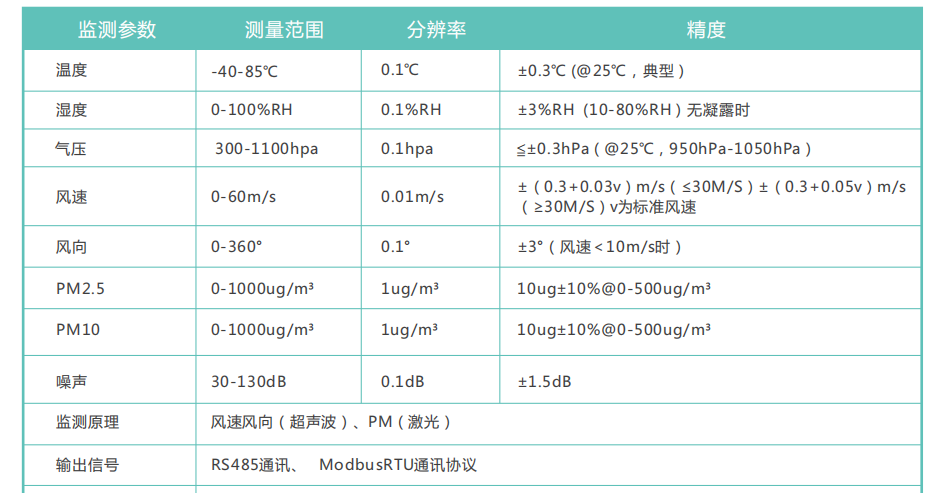

技术参数

MODBUS RTU通讯协议

波特率：9600

数据位：8

停止位：1

校验位：无

CRC说明

以下所有说明中，MODBUS RTU 协议中的CRC16两字节，按照MODBUS规定：低字节在前，高字节在后。 以下说明中，假定传感器地址0xFF（传感器缺省地址为FF）

返回错误码规定

传感器对于错误指令的接收(包括CRC16效验错误)，均实行不返回错误码方式。上位机可在指令发出200ms后收不到返回数据时认 为发出指令失败，可重新发送指令。

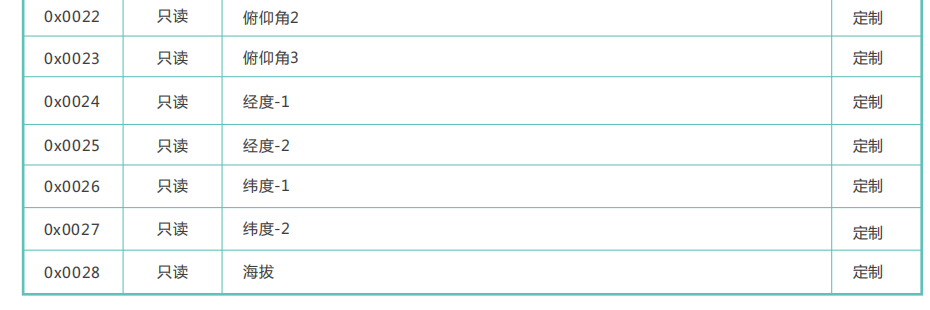

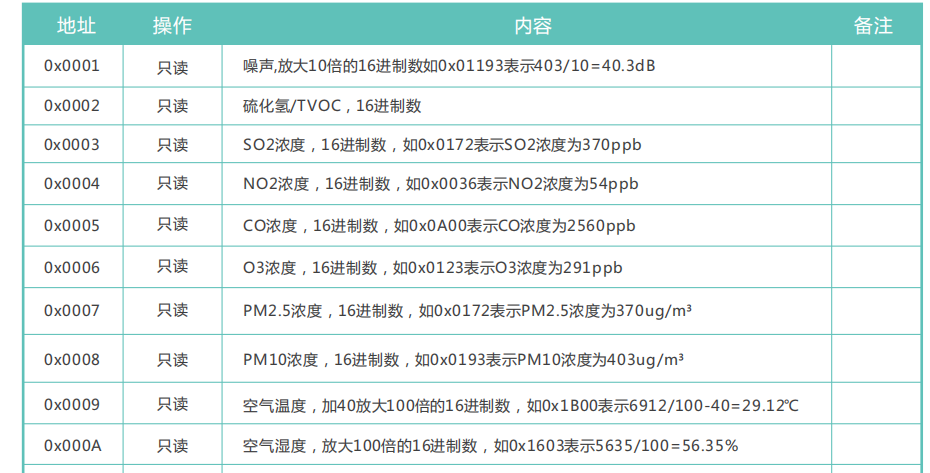

标准MODBUS 寄存器说明

特别注意：MODBUS 命令中寄存器的数量或长度一项均为两字节16 位为一个单位（高字节在前，低字节在后），而非单字节8 位 为一个单位。 用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统规定范围之内。如果超出范围，传感器的输出结果将无法预测， 用户应在上位机软件设计中保证MODBUS 命令符合本手册要求，支持最小问询周期为1S/次。

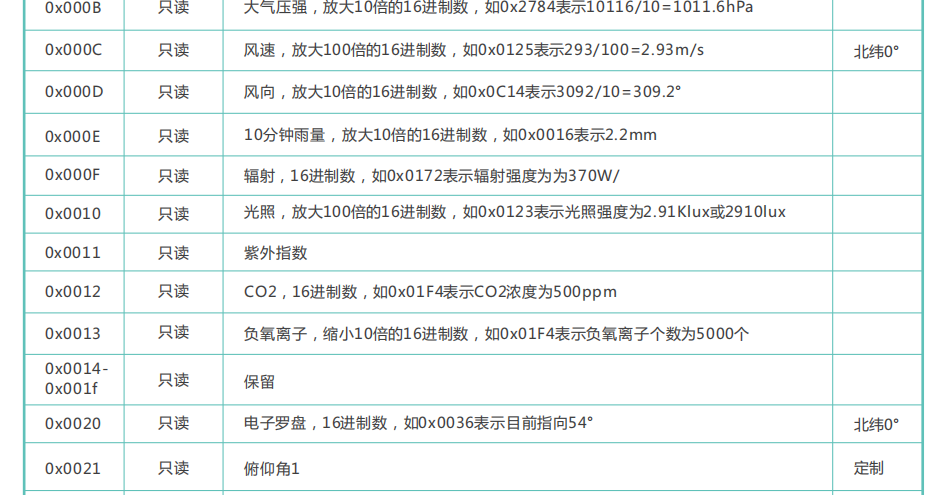

输入寄存器：用功能码 03 读

通讯示例

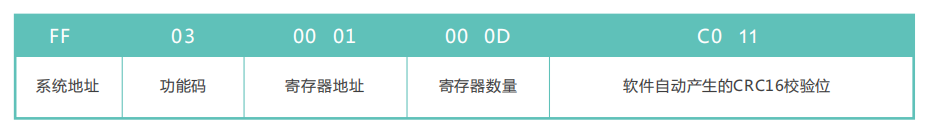

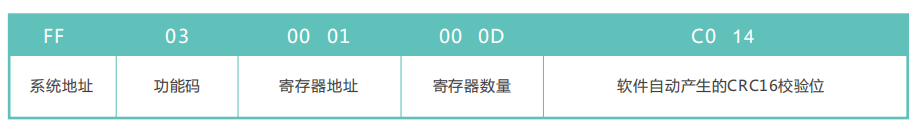

下面举例介绍一下利用 Modbus RTU 命令访问系统寄存器的方法： 读取多个输入寄存器（8个实时数据）命令 发送：FF 03 00 01 00 0D C0 11

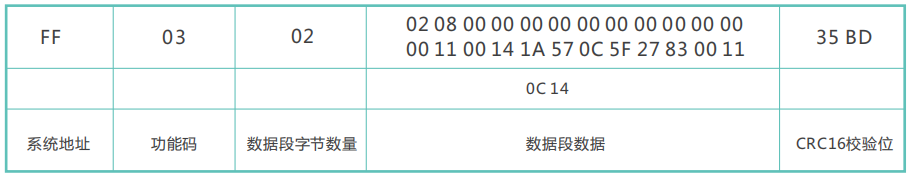

回答：FF 03 1A 02 08 00 00 00 00 00 00 00 00 00 00 00 11 00 14 1A 57 0C 5F 27 83 00 11 0C 14 35 BD

解析数据：

0X0208=0x02*256+0x08=520

噪声=520/10=52dB

0x0011=17

PM2.5=17 ug/m³

0x0014=20

PM10=20 ug/m³

0x1A57= 0x1A * 256 + 0x57= 6743

温度 = 6743/100-40=27.43℃

0x0C5F= 0x0C * 256 + 0x5F= 3167

湿度=3167/100=31.67%RH

0x2783= 0x27 * 256 + 0x83= 10115

气压=10115/10=1011.5hPa

0x0011=17

风速=17/100=0.17m/s

0x0C14=0x0C * 256 + 0x14= 3092

风向=3092/10=309.2°

读取单个输入寄存器命令

发送：FF 03 00 01 00 01 C0 14

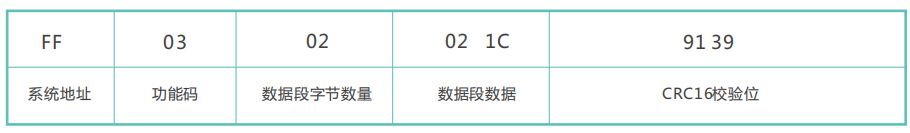

回答：FF 03 02 02 1C 91 39

解析数据： 0x021C= 0x02 * 256 + 0x1C= 540

噪声 = 540/10=54.0dB

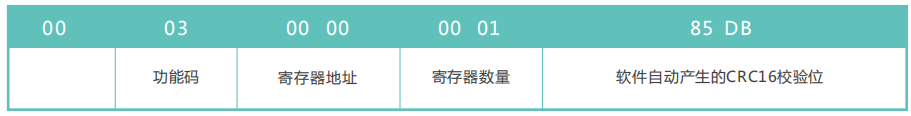

读取地址寄存器命令

发送：00 03 00 00 00 01 85 DB

回答：00 03 02 00 01 44 44

数据段数据为0x0001 =01 表示系统地址为01

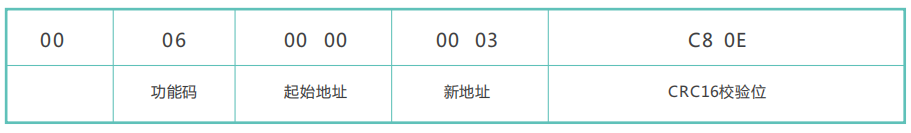

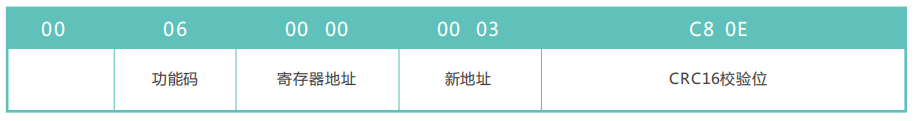

修改内部寄存器（系统地址）命令（把地址改为0x33）

发送：00 06 00 00 00 33 C8 0E

回答：00 03 02 00 01 44 44

注：设备出厂默认为连续累计不清0模式。

将雨量累计时间设置为0时，设备不自动清零降雨量，一直累计，可通过断电重启或重新设置雨量累计时间的方式将降雨量清零（ 可定时下发00 06 01 07 00 00 38 26指令清0）

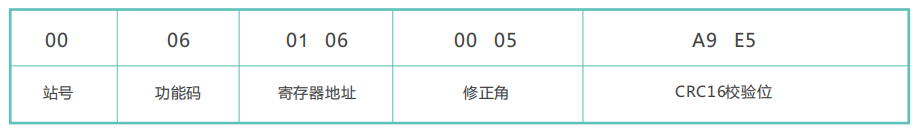

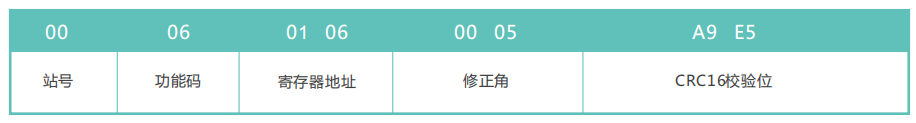

设置磁偏角修正（仅针对选配电子罗盘时）

发送：00 06 01 06 00 05 A9 E5

回答：00 06 01 06 00 05 A9 E5 （表示修改成功）

修正角含义

高八位表示修正方向，0x00代表正修正，0x01为负修正

低八位为需要修正的角度

例 0x00 05 表示需要在输出值上增加5度

0x01 03 表示需要在输出值上减少3度

读取经纬度信息

发送AT+GPS#

回复

GPS:36.12345,N;114.12345,E;2019-01-01,D;10:20:00,T;0040.2,H#

补充协议：(默认设备地址为FF)

主动上报周期 （寄存器地址0x01 0A） 单位为min，0代表不上报

00 06 01 0A 00 0A 29 E2 (设置主动上报周期为10分钟)

主动上报长度 （寄存器地址0x01 0B ）

00 06 01 0B 09 05 3E 76(主动上报寄存器地址09-0D)

波特率 （寄存器地址 0X0102）

00-06分别代表2400、4800、9600、19200、38400、57600、115200

00 06 01 02 00 02 A9 E6（设置波特率为9600，非专业人士请勿自行更改）

质保及售后：

保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。 售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。 全国服务电话：400-860-5168转3752
