产品介绍

奥斯恩走航式环境监测系统，是我司结合不同的监测场景所衍生出来的产品，是移动监测、流动监测等场景的首选监测利器。 同时也是固定监测点位无法覆盖到区域的有效补充。目前应用广泛、效果最佳的公交车、出租车，执法车作为走航式环境监测，对范围内的污染物进行移动式动态监测。

随着公交 车及出租车在城市区域内的移动监测，既能了解区域内污染情况，又能对范围内污染进行监控，实现区域范围内宏观到微观的全面 监控。同时，利用先进的大数据和云平台技术，结合专业的大气污染模型，将采集的数据按照大气环境质量变化的规律和趋势进行 科学预测，对造成环境污染的主要污染源进行准确溯源，为从源头上治污提供科学依据。

在此基础上，科学、合理的制定不同区域、不同类型区域、街道减排指标，并结合气象条件的变化，对治霾方案进行动态调整 ，在治污的同时兼顾经济的发展，实现环境保护和经济发展并驾齐驱，提高方案的可操作性，最终达到通过本方案可以实现大气污 染防治的精准监测及精确管控。

出租车款

为了弥补固定式大气污染监测站点的不足，在出租车车顶安装车载大气监测设备，通过出租车的行驶路线，使之变身行走中的 大气监测器，更高效地从源头发现、管控、治理大气污染。

产品拓扑图

OSEN-CZ车载型环境监测系统

OSEN-CZ车载型环境监测系统，是我司针对出租车车顶灯安装专门研发的一款车载大气监测设备，主要针对扬尘颗粒物参数进 行实时监测，通过出租车的行驶路线，使之变身行走中的大气监测器，更高效地从源头发现、管控、治理大气污染。

外形小巧，在不改变出租车顶灯构造上进行安装，能同时测量空气中 PM2.5、PM10和TSP，广泛应用于出租车上。

传感器通过了计量器具型式批准证书（CPA）,具有预处理系统、湿度修 正算法功能，保证数据不受外界环境影响、数据更加准确。

采用滤膜气嘴，有效防止气路堵塞造成的数据偏差。 数据自动刷新，内定GPS定位模块，实时上传车辆位置，绘制数据轨迹。

具有断网续传、超标报警等功能，实现环境数据的自动采集、存储、处理和分析。

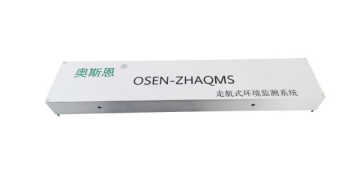

OSEN-ZHAQMS车载型环境监测系统

OSEN-ZHAQMS车载型环境监测系统，是我司针对出租车车顶灯安装专门研发的一款车载大气监测设备，主要针对扬尘颗粒 物、AQI六要素进行实时监测，通过出租车的行驶路线，使之变身行走中的空气环境监测器，监测运行路线不受人为限制，数据更 加公正，是有关部门考核的重要依据。

外形小巧，专门针对出租车顶灯结构设计，能同时测量空气中PM2.5、 PM10、CO、SO2、NO2、O3，广泛应用于出租车上。

获得了国家环境保护产品认证证书（CCEP）。

高精度、高灵敏度、高分辨率、高稳定性，带数据处理算法，抗干扰能 力强，自带温度补偿算法，交叉干扰系数及温湿度修正算法。

内定GPS定位模块，实时上传车辆位置，绘制数据轨迹。 提供远程调控，专业精准的零点标定，保障仪器的精度。

部分案例图

公交车款

通过公共交通，形成大气监测系统全路网监测，能够补充网格点之间的盲区，固定与移动监测有机结合，形成完整的大气监测 体系，及时发现存在突出问题的污染区域，全面监控环境质量现状及预测发展趋势，为相关部门的污染源控制、环境治理、环境规 划等提供数据支撑。

OSEN-BUS公交车环境监测系统

OSEN-BUS公交车环境监测系统，是我司针对公交车安装专门研发的一款车载大气监测设备，主要针对扬尘颗粒物、AQI六要 素进行实时监测，利用GPS定位模块，车辆位置实时上传大数据平台，生成车辆轨迹路线和污染数据图，为精准大气治理提供大数 据支撑。

采用强力吸盘，在不改变公交车构造上进行安装，能同时测量空气中 PM2.5、PM10、CO、SO2、NO2、O3，广泛应用于公交车上。

传感器核心部件获得了国家环境保护产品认证证书（CCEP）、计量器 具型批准证书（CPA）。 采用进口高灵敏传感器，响应时间快、精度高、稳定性好，数据处理算 法，抗干扰能力强，自带温度补偿算法，交叉干扰系数及湿度修正算法。

内置4G无线通讯模块，监测数值实时上传，沿途路线排放浓度实时显示。 采用GPS定位模块，实时上传车辆位置，绘制数据轨迹。

系统拓扑图

系统功能

目前广泛应用于出租车、公交车、执法车作为走航式微型环境空气质量监测，对范围内颗粒物，O3，CO，NO2，SO2，VOC 等参数污染进行移动式动态监测。随着公交车及出租车在城市区域内的移动监测，既能了解区域内污染情况，又能对范围内污染进 行监控，实现区域范围内宏观到微观的全面监控；同时，利用先进的大数据和云平台技术，结合专业的大气颗粒物污染模型，将采 集的数据按照大气环境质量变化的规律和趋势进行科学预测，对造成环境污染的主要污染源进行准确溯源，为从源头上治污提供科 学依据。在此基础上，科学、合理的制定不同区域、不同类型区域、街道减排指标，并结合气象条件的变化，对治霾方案进行动态 调整，在治污的同时兼顾经济的发展，实现环境保护和经济发展并驾齐驱，提高方案的可操作性，最终达到通过本方案可以实现大 气污染防治的精准监测及精确管控。

1. 对区域内大气环境污染物进行移动式在线监测。

2. 实现区域范围内宏观到微观的全面监控。

3. 科学预测、准确追溯，为从源头上治污提供科学依据。

4. 实现大气污染防治的精准监测及精确管理。

预期成效

覆盖面广

公交车、出租车、国控及省控监测点多方监测数据的有机结合，可对区市县及长期疏于管理的城乡结合部等区域全 面覆盖，及时发现存在突出问题的污染区域，全面监控环境质量现状及预测发展趋势，为相关部门的污染源控制、 环境治理、环境规划等提供数据支撑。

数据共享

该系统存储的数据、报表可与城管局、交通局、市政及环卫等相关部门实现数据信息共享；相关部门可根据数据信息及时采取相应管理措施。

污染云图

通过车载的大气污染监测设备实时监测道路大气污染情况；以固定的公交环线与支线作为基础，辅以出租车补充公 交车不能覆盖到的区域，采用统筹兼顾的模式，形成网状监测系统全方位监测道路污染状况，绘制全城网状道路污 染云图。

责任监管

通过运用云计算、大数据处理及数据融合技术与国控、省控环境空气质量监测点位实时和历史数据的比对分析,可对 区县、街道办等区域进行统计排名，进一步判断区域监管是否到位,为治理考核提供数据支撑。

实时监管

公交车每天的合计运行时间超12小时，保证日间监控，出租车通过多车接力实现24小时连续流动监测，全年不间断 上传监测数据，使监管部门可实时掌握区域道路污染状况。

污染预测

依托GPS定位系统，通过相应的技术手段，可以准确定位车载污染的地理位置信息，且移动式的车载定位，可以提高数据以及定位的准确性。通过大数据算法及时掌控道路集中污染源区域和道路拥堵状态下的污染数据，将污染重的区域分布趋势做到预警预报，为拥堵路段进行分流控制提供预测数据。

车载环境监测云平台

奥斯恩环保大数据云平台（以下简称云平台），通过现场移动端设备对环境数据进行实时监测，并将监测数据在软件系统进行 质控、分析以及应用。数据详情可进行多元化展示，智能分析比对，生成分析报表；结合大数据分析模型，由点及面，网格化全面 覆盖，实现污染溯源，趋势预测，同时，具备数据监管大屏，直观呈现数据变化动态，充分满足监管单位的监测需求。

系统框架

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测数据的信号进行采集和处理。

02 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

06 系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。

07 运行监控系统：俗称电子狗程序，负责监视所有业务子系统的运行。

08 外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

技术特点

1、云平台支持多种监测仪器（微型空气站、扬尘在线监测站、噪声数据、在线油烟监测数据等）数据同时接入，实现 各项监测数据的同屏展示和查看，为准确分析环境状况，提供全面的数据支撑。

2、调取全市国控站点空气质量数据，同屏输出。 数据展示功能与天地图相结合，运用空间分析技术展示不同地点噪声时空变化功能概述。 多站点数据比对分析曲线展示。

3、巡航移动轨迹绘画，适用于走航监测设备。 自动生成日报、周报、月报分析报表，报表自动填充。 实时监控前端监测设备传感器状态，及时上报故障信息。

4、报警信息推送、数据异常、超标、传感器故障等现象发生时，平台实时报警提示，并可推送至手机APP或微信公众 号提醒。 数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管。 移动APP、微信公众号服务，满足移动监管需求。

平台主要功能界面展示

微信公众号

为满足客户移动监测的需求，我司开通了微信公众号服务，可通过其远程监督控制的监测设备，凡是能使用微信的手机，不管 是android系统，还是ios系统，只要关注了公众号，都可通过登陆设备账号，随时随地进行设备状态，数据的查询，方便快捷。

技术特点

简单、方便：代替了app，不需要安装任何软件，不需要担心版本兼容和更新的问题。

人性化：代替了短信报警提醒功能；设备报警时能及时地像短信一样通知手机用户，及时预警，避免罚单。甚至当环境比较污染，持续报警情况下，默认反复提醒，时间间隔为10分钟；无需像短信报警一般，每次报警都会为用户存入一条短信，且必须手动删除短信，操作繁琐；报警记录可查。

项目实施方案

 项目建设原则

项目建设凭借技术先进、系统实用、结构合理、产品主流、低成本、低维护量作为基本原则，进行系统构架设计。

技术的先进性

系统选型、软硬件设备的配置均符合高新技术的潮流，关键污染源数据实时采集、传输均采用国内外工程 建设中被广泛采用的技术与产品。在满足功能的前提下，系统设计具有先进性，并且在今后一段时间内保 持一定的先进性。

架构合理性

采用先进成熟的技术架构，稳定可靠，使在线监测系统能安全平稳地运行，有效地消除在线监测系统可能 产生的瓶颈，选用合适的设备来保证各子系统具有良好的扩展性。只有稳定可靠的在线监测系统才能确保 各设备的正常运行；只有良好的污染源数据共享，实时的故障修复，实时的数据备份等才能形成完整的管理体系。

经济性

在满足客户功能及性能要求的前提下，尽量降低系统建设成本，采用经济实用的技术和设备。

实用性

在设备选型时，依据在线监测项目实际情况结合目前我国市场上占有率高的各类产品中选择具有最优性能 价格比和扩充能力的产品。

可维护性

设计的在线监测系统和采用的污染源数据采集器产品简单、实用、易操作、易维护。在线监测系统的易操 作和易维护是保证非计算机专业人员使用好本系统的条件。并且在线监测系统应具备在出现故障时，能得 到及时、快速的维护。

可管理性

在线监测前端现场设备，各分系统集中于中心统一控制，实施对所有远端设备的控制、设置，以保证系统 的高效、有序、可靠的发挥其管理职能。

安全性

对在线监测系统采取必要的安全保护措施，预防防止雷击、过载、断电及人为破坏、过载、断电和人为破坏， 具有高度的安全和保密性。

规范性

控制协议、编解码协议、接口协议、传输协议等应符合相关国家标准、行业标准和环保部颁布的技术规范。

设备安装说明

设备确认

设备安装

接通电源
