政策背景

2021，是“十四五”规划的开局之年，为实现“年底前，在完成国家目标任务基础上，全市及各区尽最大努力巩固改善空气质 量，细颗粒物（PM2.5）浓度、重污染天数力争继续下降。”的空气质量目标，需要我们大力强化空气质量改善科技支撑，开展打 赢蓝天保卫战三年行动计划评估；开展臭氧（O3）污染形成机理、PM2.5和O3协同治理、VOCs来源解析及减排技术、重大活动服务保障及精细化预报等研究。开展天然源VOCs环境影响分析和治理路径研究，全力提升人民群众的“获得感、幸福感、安全 感”。完善VOCs环境监测网络：完善覆盖街道（乡镇）、主要工业园区等VOCs高密度监测网；研究利用大数据分析，探索建设 VOCs热点网格系统，有效识别VOCs高值区。各区采用走航监测、热点网格监管等方式，探索建立溯源查处、快速处置的VOCs监管模式。

非甲烷总烃定义和危害

按现行国标(HJ604-2017)，非甲烷总烃(NMHC)定义为从总烃测定结果中扣除甲烷后剩余值；而总烃是指在规定条件下在气相 色谱氢火焰离子化检测器上产生响应的气态有机物总和。按通常理解，NMHC是指除甲烷以外的所有可挥发的碳氢化合物(其中主要 是C2～C8)。大气中的非甲烷总烃NMHC超过一定浓度，除直接对人体健康有害外，在一定条件下经日光照射还能产生光化学烟雾，对环境 和人类造成危害。对人的危害最常见的是对眼、鼻、咽喉部位的刺激，引起眼睛刺痛和干燥感，眨眼频率增加、流泪;鼻咽部干燥、 刺痛、鼻血、鼻塞，并出现咳嗽、声音沙哑和嗅觉改变等;咽喉充血、炎症;皮肤干燥、瘙痒、刺痛、红斑等。含量严重时会致使神经 机能失调及痴呆、还会导致过敏性肺炎。

非甲烷总烃来源和检测意义

非甲烷总烃的来源，主要产生于煤炭燃烧、石油燃烧、汽油燃烧、溶剂蒸发、焚烧垃圾、废物提炼等。所以工业上煤化工行业、 石油化工行业、石油炼制行业、橡胶制品行业、合成树脂行业等，均容易产生非甲烷总烃这一有害物质。所以这些行业的排放工业 废气均被相关标准所限值，并根据环保局相关要求建立非甲烷总烃监测机制，使非甲烷总烃的排放达到排放标准。对于非甲烷总烃的监测是治理与改善的基础。降低非甲烷总烃的排放不仅可以直接降低对人体受到的直接危害，而且可以大量 减少化学烟雾污染的生成。所以对非甲烷总烃的监测有很大的必要性，对于环境空气质量的持续改善存在着十分重要的意义。

产品介绍

奥斯恩自主研发的挥发性有机物在线监测系统采用先进的全程伴热预处理技术+气相色谱技术+火焰离子检测法（FID），主要 应用于各种工业污染源排放有机物的实时监测，本系列在线气相色谱分析仪采用国际先进技术，具有性能稳定可靠，自动化程度高，检测范围宽等特点，能够测量VOCs、总烃（THC）、非甲烷总烃（NMHC）、苯及苯系物等多种挥发性有机物在线监测所需的相 关参数，对VOCs的浓度和排放率进行连续、实时地跟踪监控，并将所有的监测参数传输至工控机软件和用户DCS系统，可通过数采 仪与环保部门的数据系统通讯。系统设备放置在分析小屋内，操作和维护方便，具有现场数据实时传送、远程数据查看等功能，实 现了工作现场的无人值守。整套系统结构简单，模块化设计，稳定性强，运行成本低。

标准依据

《分析仪器通用技术条件》（GB-12519-2010）

《仪表符号和标志》（ISA S5.1）

《自动化仪表工程施工及质量验收规范》（GB 50093-2013）

《环境空气质量标准》（GB 3095-2012）

《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T16157-1996）

《自动化仪表工程施工及质量验收规范》（GB50093-2013）

《大气污染物综合排放标准》（GB16297-1996）

《固定污染源废气 总烃、甲烷和非甲烷总烃的测定 气相色谱法》（HJ 38-2017）

《固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术规范》（HJ 75-2017）

《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及检测方法》 （HJ 76-2017）

《污染物在线监控（监测）系统数据传输标准》（HJ 212-2017）

《环境污染源自动监控信息传输、交换技术规范（试行）》（HJ/T 352—2007）

《烟气采样器技术条件》（HJ/T 47—1999）

《烟尘采样器技术条件》（HJ/T 48—1999）

《仪器仪表包装通用技术条件》（GB/T 15464-1995）

《包装储运图示标志》（GB/T 191-2008）

《固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法》（HJ 1013-2018）

解决方案

测量项目

测量参数：非甲烷总烃、甲烷、总烃、温度、压力、流速（流量）、湿度、O2。

检测原理

非甲烷总烃、甲烷、总烃：GC-F

非甲烷总烃、甲烷、总烃：GC-FID；

温度：热电阻法；

压力：静压传感器；

流速（流量）：

皮托管法； 湿度：

阻容法； O2：氧化锆。

系统特点

挥发性有机物在线监测系统主要具有以下技术特点：

1、预处理方法符合美国EPA和国内有机废气测定标准，方法可靠性高。 系统采用多级精密过滤（＜0.5μm），适用于高温、高湿、高浓度、高粉尘等苛刻工况条件。

2、采样管线采用PTFE或不锈钢材质，减少采样管路吸附对样品造成的损失，带有自清洁功能，可有效对样品中的颗粒物。 等杂质进行反吹清洗，避免堵塞管路。

3、采用国际公认的VOCs检测标准方法气相色谱/氢火焰离子化检测法（GC-FID）。 FID检测器具有自动点火和温度判断功能，FID火焰熄灭后自动关闭氢气和空气流量，保证系统使用安全。

4、优异的温度控制系统，大幅度提高分析精度，具有自动校准功能，可实现自定义周期性自动校准。 具有常规、正压防爆等多种设计，满足不同客户的监测需求。

5、实现模块化设计，可根据客户需求增加功能模块，拥有多种数据接口，可以满足不同客户对监控数据上传的需求。 采用全程热法设计，有效减少样本损失，保证数据的准确可靠，根据VOCs治理工艺情况，可灵活设置伴热温度 （120-180℃）。

系统组成部分介绍

技术参数

技术参数中，标“★”的技术要求可提供环境保护部环境监测仪器质量监督检验中心出具的检测报告作为证明材料。

系统技术参数

★系统的技术性能指标符合《固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法》（HJ 1013-2018）标准中相关条款要求。

★非甲烷总烃测量采用气相色谱-氢火焰离子化检测器法（GC-FID）样气分别通过甲烷柱和总烃柱测定甲烷和总烃含量，两者相减得到非甲烷总烃含量。

★环境温度变化的影响：环境温度在（15~35）℃范围内变化，非甲烷总烃示值变化≤±3%F.S.

★进样流量变化的影响：进样流量变化±10%，非甲烷总烃示值变化≤±2%F.S.。

★供电电压变化的影响：供电电压变化±10%，非甲烷总烃示值变化≤±1%F.S.。

系统组成

挥发性有机物在线监测系统由气态污染物监测子系统、烟气参数监测子系统（温度、压力、流速、湿度、氧含量）、系统控制 及数据采集处理子系统、校准与辅助子系统四个基本部分组成。

系统示意图

本系统由置于烟囱或烟道上的采样探头、湿度仪、 伴热管和温压流一体化探头，以及置于小屋中的控制 机柜、标气和气体发生器组成。

采样探头负责烟气采样，内置陶瓷滤芯用于过滤烟气中的粉尘。

湿度仪负责测量烟囱或烟道内的烟气湿度。

伴热管线高温伴热避免烟气中水蒸气冷凝。 温压流用于测量烟囱或烟道内烟气的温度、压力和流速。

控制机柜内置电控单元、工控机、加热盒、高温泵等。 标气、空气预处理器、氢气发生器、高纯氮气瓶提供气源。

空压机产生压缩空气可用于伴热管线、采样探头、温压流定期反吹，同时为空气预处理器提供气源。

系统参数说明

系统参数说明

系统各部分介绍

采样系统介绍

样气通过取样探杆进入到取样探头内，经过陶瓷滤芯过滤后，除去样气中的粉尘；取样探头通过加热器加热到150℃，防止样 气在经过取样探头后，产生冷凝水。来自采样探头的样气经高温伴热管线，在高温泵的作用下样气进入加热盒（120～180℃）内， 样气预处理放置于加热测量盒内，经过多级精密过滤器进一步除尘后，一部分气体直接进入色谱分析仪内分析，其余气体提速安全 排空，高温球阀负责切换气路并定时进行调零校准。

采样探头

伴热管线

伴热采样复合管是环保监测系统中在线分析成套系统的重要部件，它是 由一组耐腐蚀高性能氟树脂导管平行敷设特种恒功率伴热管及各种电线，外 加专用玻纤保温层，最后经过聚氯乙烯(PVC)为保护外套复合而成。恒功率伴热的自动限温功能，可以保证采样管内维持一定的恒温，保证 采集样品与初始值保持基本一致，最终确保系统连续、正确的采集样气。根 据采集样气的成份、温度等实际情况，采样导管可以选用不同材质，电热带 可以根据用户选型选用高、中、低温的产品，另外根据功能配置各种导线等。 采样：可组合多种类型、材质的采样管； 伴热：自调功率，自动补偿，伴热保温，高效绝热。

伴热管线

多组分的混合气体通过色谱柱时，被色谱柱内的固定相所吸附，由于气体分子种类不同，被固定相吸附的程度也不同，因而通 过柱子的速度产生差异，在柱出口处就发生了混合气体被分离成各个组分的现象，这种采用色谱柱和检测器对混合气体先分离、后 检测的定性、定量的分析方法叫做气相色谱分析法，如下图所示。

根据需要测量的气体选用不同的色谱柱，被测样气进入色谱柱后，分离出被测气体，以相应的时间差送入检测器检测被测气体。 甲烷、非甲烷总烃分析仪，采用色谱柱技术分离出CH4气体送入氢火焰离子检测器分析CH4浓度，其他的气体送入氢火焰离子检测 器检测气体浓度，如下图所示。

FID工作原理

挥发性有机物在高温氢火焰中燃烧时，发生高温电离，反应产生的电子在电场的作用下被收集，形成微弱的电离电流，电流强 度与被测组分的浓度成正比。

FID检测器的特点：

FID是利用氢火焰作为电离源，使有机物电离，产生微电流而响应的检测器，它是众多气相检测器之一，是典型的破坏型质量检测器。 FID的突出优点是对几乎所有的有机物均有响应，特别是对烃类灵敏度高，且响应程度与碳原子数成正比。对水、二氧化碳和二硫化 碳等无机气体无响应。气流流速，压力和温度变化对其检测结果影响极弱。 FID线性范围广，结构简单，操作方便；它的死体积几乎为零，可与毛细管柱直接相连。

技术参数

烟气参数监测子系统

温压流一体化监测仪

温压流一体化监测仪拥有高精度微差压/静压传感器，同时配备反吹单元， 是专门针对烟气排放连续监测的高粉尘、高温、高湿环境工况而开发的一体化 温度、压力、流速监测仪，符合国家相关标准的要求，可以用于污染源挥发性 有机物在线监测系统的烟气温度、压力、流速及流量实时连续测量。

测量原理

温压流一体化测量装置的结构主要包括微差压变送器、静压传感器、热电阻（或热电偶）、皮托管、控制单元、反吹单元、显 示单元、数据传输单元等。其测量原理是：一次取压元件采用传统的皮托管测量方式。皮托管内外表面均做了特殊处理，可有效避 免烟气腐蚀管壁并减少粉尘粘附。反吹单元主要为脏污气体（如锅炉排放的烟气）测量时的系统提供反吹。温压流一体机采用高精 密微差压变送器，具有自动调零，自动反吹，反吹保护，数据上传与显示等功能。

优势

实时测量温度、压力、流速，并通过RS485数字信号输出，支持4～20mA； 流速检测可达2～40m/s； 采用高精密微差压变送器，自动零点校准，可灵活配置变送器，维修方便，具有良好的人机交互界面； 可适应高粉尘、高温、高湿等恶劣工况。 流速测量精度高、可靠性好、可长期连续稳定工作。 自身配备自动反吹单元，可定时反吹皮托管内的颗粒物；具备反吹保护功能。 结构紧凑，可直接安装在管道上。

技术指标

湿度仪

氧气测量仪

概述

氧气测量仪是以微处理机为核心，以变频离子式氧传感器为测量单元的。对传感器的输出信号进行放大、滤波、线性化修正等 电气处理后，由微处理机计算出样气中的氧浓度，最后输出正比于样气氧浓度的标准电流或电压信号。

技术指标

氢气发生器

仪器概述

氢气发生器可完美代替高压钢瓶气体，具有纯度高，安全，压力稳定，操作维护简便等优点。

技术指标

主要特点

1、操作简便，安全可靠，一次性加碱，日常使用只需补充蒸馏水，启动电源开关即可产氢。（可供多台色谱）。

2、气路部分全部采用不锈钢管（电解抛光，超音清洗），设有过压保护装置，两级净化。

3、独特的防返液装置，确保仪器绝无返液现象。

4、桶式电解池，电解材料选用进口特制贵金属，有效的提高电解效率，恒定池体温度，促使电解池使用寿命大大提高。

5、输出流量稳定，自动跟踪，纯度不衰减，可连续使用。

空气预处理器

仪器概述

空气预处理器是配套气相色谱仪使用的专业气源，空气纯度高，满足色谱仪的使用。可为任意进口、国产的色谱仪提供高纯度 辅助气源。

技术参数

主要特点

仪器可自动吸附排除空气中烃、酯、油等物质，大大提高空气的质量，无需维护。 气路部分全部采用不锈钢管(电解抛光，超音清洗)。 低压启动、有效提高压缩机使用寿命。 体积小，噪音低，特别适合实验室使用。 双过滤器、两级稳压，输出压力精度高、具有完善的保护措施。

系统控制及数据采集子系统

上位机软件

在线监控系统是我司针对挥发性有机物在线监测自主研发的系统。系统可实时接收从分析仪传输过来的数据，存储到数据库， 并显示当前的排放率、排放量及系统报表显示与输出。

分析仪数据直接传输到工控机内，在工控机中，系统可根据温度、压力、流速等参数，将烟气VOCs浓度折算成标态，并计算 出各污染物VOCs的排放总量，生成符合环保要求的报表。

工控机软件可通过485接口采集浓度数据，并实现折算、存储、汇总、报表输出、向数采仪发送数据等功能。

系统软件平台

系统组成

系统架构图

01 采集端：一般指现场数采仪或监测设备数据采集传输模块，把现场传感器监测数据的信号进行采集和处理。

02 网络通信层：网络通信服务端系统，基于TCP协议，负责与采集端维持连接，进行数据通信。系统启动层：作为整个系统的启动入口，负责管理所有业务子系统。

03 校验、分析等处理，然后交由下层；另一方面，执行底层向采集端的发送任务，将发送任务组织为遵循规范的报文交由网络通信层。外部接口：提供本系统与外界的交互访问，按照业务需求，目前此接口需要提供远程设备控制功能。

04 监测数据处理层：报文处理层将监测数据报文解析为预定义格式的数据后交由本子系统，本子系统负责数据的最终存储。

05 运行监控系统：俗称电子狗程序，负责监视所有业务子系统的运行。

06 实时库：将基础信息（如站点、监测项、设备参数项等）常驻内存，供各业务层子系统使用。

系统功能

前置通讯功能

系统软件通过同时支持多种通讯 方式（如有线、无线、串口）， 多种通讯模式（如定时发送模式 、实时发送模式、召唤发送模式 等）和多种通讯协议进行数据采集。

实时内存库

为了能保证系统的实时性，系统 设有一个紧凑的、功能强大的实 时内存库，用来实时、高效地处 理海量实时数据、实时状态、实 时报警、遥调指令、计算量数据 等，对内部数据对象进行查找、 定位、过滤等，并且实时刷新。 实时内存库提供数据访问接口， 以便于第三方或软件开发人员访 问其中的数据。

数据处理

系统软件可采集海量数据，这些 海量数据需要快速、有效地处理 ，而系统软件具有很强的数据处 理能力，能根据客户提供的计算公式、工程转换方法、项目系数 、审核规则、国家或行业相关规 定等对采集的原始数据进行运算 ，算完后将原始数据和运算后数 据在数据库不同表中同时分别存 储。且出现越限数据、质量码异常数据系统产生相关报警。

数据存储

系统软件具有多种数据库的写入 功能，如ORACLE等。管理员通过相关配置界面选择其中一种数 据库。 系统具备数据缓存技术，将来不 及写入数据库的数据及时存储到 实时文件里，在系统空闲时或故 障恢复后及时将数据补回到数据库内，确保数据不丢失。 对于与数据库的连接、插入、查询等操作，充分考虑了系统的容 错性，如出现断线重连、异常屏蔽、数据库死锁等异常现象，系 统均具有处理能力。 系统采用多线程、多连接方式对 数据库进行操作，以确保海量数据 的插入、查询、更新等。

系统性能

由于本系统负责现场各类上传数据的接收、处理、分析和存储，因此系统的健壮性、稳定性非常重要。系统需具备如下性能：

系统写入速度不低于10000条/秒。

可确保7*24小时稳定无故障运行。

可支持10000个点的数据并发处理，并且可扩展通讯协议。

奥斯恩环保大数据云平台（以下简称云平台）， 通过现场端设备对环境空气质量进行监测，并将监测 数据在软件系统进行质控、分析以及应用。系统提供 污染“时”、“空”、“物”分析，从而为辖区环境 空气质量监管和污染来源分析提供科学合理的决策支 持。数据详情可进行多元化展示，国控站点数据同屏 输出，智能分析比对，生成分析报表；结合大数据分 析模型，由点及面，网格化全面覆盖，刻画污染扩散 轨迹，实现污染溯源，趋势预测，同时，具备数据监 管大屏，直观呈现数据变化动态，充分满足监管单位 的监测需求。

平台特点

1、云平台支持多种监测仪器（常规空气站、微型空气站、扬尘在线监测站、激光雷达数据、在线源解析数据、超级站数据、在线油烟监 测数据等）数据同时接入，实现各项监测数据的同屏展示和查看，为准确分析空气质量状况，提供全面的数据支撑

2、调取全市国控站点数据，同屏输出，比对分析

3、数据展示功能与天地图相结合，运用空间分析技术展示不同地点空气质量时空变化功能概述

4、多站点数据比对分析曲线展示

5、巡航移动轨迹绘画，并对应显示当前位置的空气质量。 自动生成日报、周报、月报分析报表，报表自动填充

6、地图辅助工具:支持矢量地图与卫星地图模式切换、标注、测距

7、数据时序趋势：提供时间趋势、GIS 地图、同比环比、排名、分析报表、分析报告和优良天达标天分析功能

8、实时监控前端监测设备传感器状态，及时上报故障信息

9、报警信息推送，数据异常、超标，传感器故障等现象发生时，平台实时报警提示，并可推送至手机微信公众号提醒。

10、数据可视化监管大屏显示，一体化呈现数据变化趋势，方便监管

11、移动 APP（安卓版）、微信公众号服务，满足移动监管需求，无需受限于系统差异

平台功能界面展示

主设备清单和工作范围

主设备清单

工作范围

乙方工作范围

负责该系统的内部设计。 可提供自主安排工程人员或者指导甲方人员进行该系统的安装和调试服务。 可提供该系统安装完成后对甲方人员在现场进行仪表使用培训服务。 可提供电话技术支持和现场维修服务。 具体服务收费以实际签订《销售合同》为准

甲方工作范围

负责提供正确、完整的《工况表》，以便于乙方设计该系统。 负责提供该系统公用工程条件，并负责该系统的现场安装（或负责指导安装）和相关公用工程条件的施工建设。

公用工程条件

公用工程管线（电源、电信号）等的敷设。 气源：氮气或仪表风0.5～0.8Mpa无油、无尘、无水。 监测站房内配电：要求功率能够满足仪表实际需求，功率不少于8kW，至少预留三孔插座5个、稳压电源1个、UPS电 源1个。

现场踩点方案

相关依据

根据《固定污染源烟气排放连续监测技术规范(试行)》(HJ/T75-2007)中“6.2 具体要求”中规定：测定位置应避开烟道弯头和断面急剧变化的部位。对于颗粒物CEMS，应设置在距弯头、阀门、变径管下游方向不小于4 倍烟道 直径，以及距上述部件上游方向不小于2 倍烟道直径处；对于气态污染物CEMS，应设置在距弯头、阀门、变径管下游方向不小于2倍烟道直径，以及距上述部件上游方向不小于0.5 倍烟道直径处。若在现有平台高度安装仪器，将无法满足上述要求，导致流速以及污染物的测量不准确，为以后各类针对“在线监控系统”的 核查、检查埋下隐患。建议对现有排放口进行改造。具体如下：

排放口布置

第一区域

将第一区域的两个排放口进行改造，合并成一个，现场设备图如下：

第二区域

将第二区域的四个排放口进行改造，合并成一个，现场设备图如下：

第三区域

第三区域单独建设一个排放口，现场设备图如下：

经过我司人员到达现场踩点后，对该项目7个烟囱排放口得出以下施工方案：

1、所有烟囱的高度均满足高度。

2、根据客户需求，将第一个区域的两个排放口，合并成一个；第二个区域的四个排放口并成一个；第三个区域只有一个排放口； 共三套监测设备。

3、站房：站房面积不得少于3*4（12平方米），高度不得小于2.8米，且站房内配有空调、灭火器、洁净压缩空气等；

4、所有采样口到站房位置搭建桥架，用于固定采样伴热管及线缆等，桥架安装应满足最大直径电缆的最小弯曲半径要求。电缆桥 架的连接应采用连接片。配电套管应采用钢管和PVC管材质配线管，其弯曲半径应满足最小弯曲半径要求；

  5、由于顶楼天台环境复杂，操作空间有限，可能需要用到吊车等设备，需业主协调安排，具体以实际情况为准。

采样平台建设

根据《HJ/T 75—2007固定污染源烟气排放连续监测技术规范（试行）》、 《GB/T 16157 固定污染源排气中颗粒物测定与气态污 染物采样方法》 中相关要求，并结合现场仪器尺寸，DA025采样平台建设要求如下：

平台高度：1.5m（0.3*6-0.3）

平台形状：U环形或L字形

平台材质：钢质

平台宽度：加宽至1.5m

护栏高度：不小于1.2m

桥架铺设

站房到平台连接有信号线、电源线、伴热板伴热线等，由于距离较长， 线管较重，需要依托桥架。桥架从上到下，应尽量垂直，线路尽可能短 桥架总长度应尽可能小，每段桥架可垂直、水平或倾斜，如右图所示：

法兰安装

法兰应预先焊接在烟囱指定位置上，用以固定平台监测设备。法兰位置及孔位如下图：

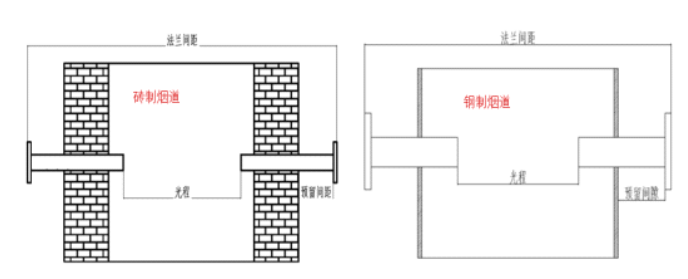

常规法兰安装示意图：

不锈钢法兰图纸

站房建设

根据《国控重点污染源自动监控能力建设项目 污染源监控现场端建设规范》 中相关规定，以及参考仪器实际尺寸，站房尺寸应按照：站房面积应不小于15，站房高度不小于2.8M

1、站房材料

为保证监测站房长期使用，应使用砖或铁皮夹芯板结构。

2、站房要求

站房内需安装空调，站房内应铺设瓷砖，放置工作台及消防用具。

站房内供电电压应符合AC 220V±10%，频率50 Hz，功率不小于10KW。

系统要使用压缩空气进行自动反吹，需接入0.6—0.7Mpa无油无水压缩气源(站房和采样平台上各一路)。

站房内提供办公座椅，可做维护台账存放及维护人员办公。

站房图纸如下（实际安装以施工方图纸为准，图中仅作参考）：

验收测试

货物到达现场后，甲方与乙方同时在现场进行开箱检查产品是否全新无损害， 确认设备全新无损坏后。由乙方进行进行安装、 安装、调试工作，系统安装调试完毕后，由乙方协助，以甲方的名义委托具备有CMA资质的第三方检测机构进行验收比例监测，并 出具合格的验收比对检测报告。乙方梳理并整理验收资料，提交给环保局。

质量保证

质保说明

系统设备质保期为产品发货之日起13个月或产品到货验收之日起12个月为限（以先到时间为准）。 易损易耗件(例如滤芯、垫片、密封圈、硬管、保险丝等)不在本次质保范围之内，标气除本身质量原因外，不享受免费更换或者补发 服务。 质保期内乙方提供免费电话技术支持和有偿现场服务；期间由于产品自身质量问题导致的部件返厂更换维修由乙方承担。 超过质保期或者在质保期内发生如下故障，均属于保外维修，乙方帮助维修、调试，但相关成本由甲方承担。故障包括但不限于： 由于使用不当（进水、腐蚀、失火、强电串入等）。 不可抗力（地震、雷击、洪水等）造成的损坏。 未经允许，产品内部擅自改动。 现场不符合设备使用环境要求的。 未按照要求进行操作、维护、保养的。 其他未按用户手册及培训规定使用，引起产品损坏的。乙方提供的设备和方案均基于甲方书面确认的工况，若甲方实际的工况与提供的工况不符，造成的设备损坏或性能不满足不在 乙方质保范围内。

质保说明

为实现项目系统建设的完整性、先进性、有效性、可靠性，乙方做以下承诺： 保证所供设备为全新。 保证所供设备的设计、制造是无缺损的、完整的。 保证所供设备能够在本次工况提交环境现场正常运行，数据准确、稳定、可靠。 保证所供资料真实有效，设备的操作与维护可完全按乙方所供资料进行操作维护。 保证遵守方案约定的质保期限，对上述提供的产品质保服务承担责任。

其他

未经乙方允许，甲方不得将乙方提供给甲方的任何资料、文件和技术内容透露给第三方，否则乙方保留追究甲方责任的权利， 要求甲方赔偿由此给乙方造成的全部损失。

项目说明

此次项目计划在污染源七个排放口中安装三套挥发性有机物有组织排放连续监测系统，其中区域一总两个排放口合成一个、区 域二中四个排放口合成一个、区域三单独设立排放口。产品使用杭州春来科技有限公司旗下设备，设计安装单元为佛山市华沃智创保科技有限公司。
